うさちゃんロボットを作る①('ω')ノ

彼氏がセリアでかわいいうさぎ型のタンブラーを見つけて買ってきてくれました('ω')ノ

でも使わんやろこれ、、どうやって使うんですかね？

いらないので動かしていきたいと思います('ω')ノボディは別の容器を使います('ω')ノ

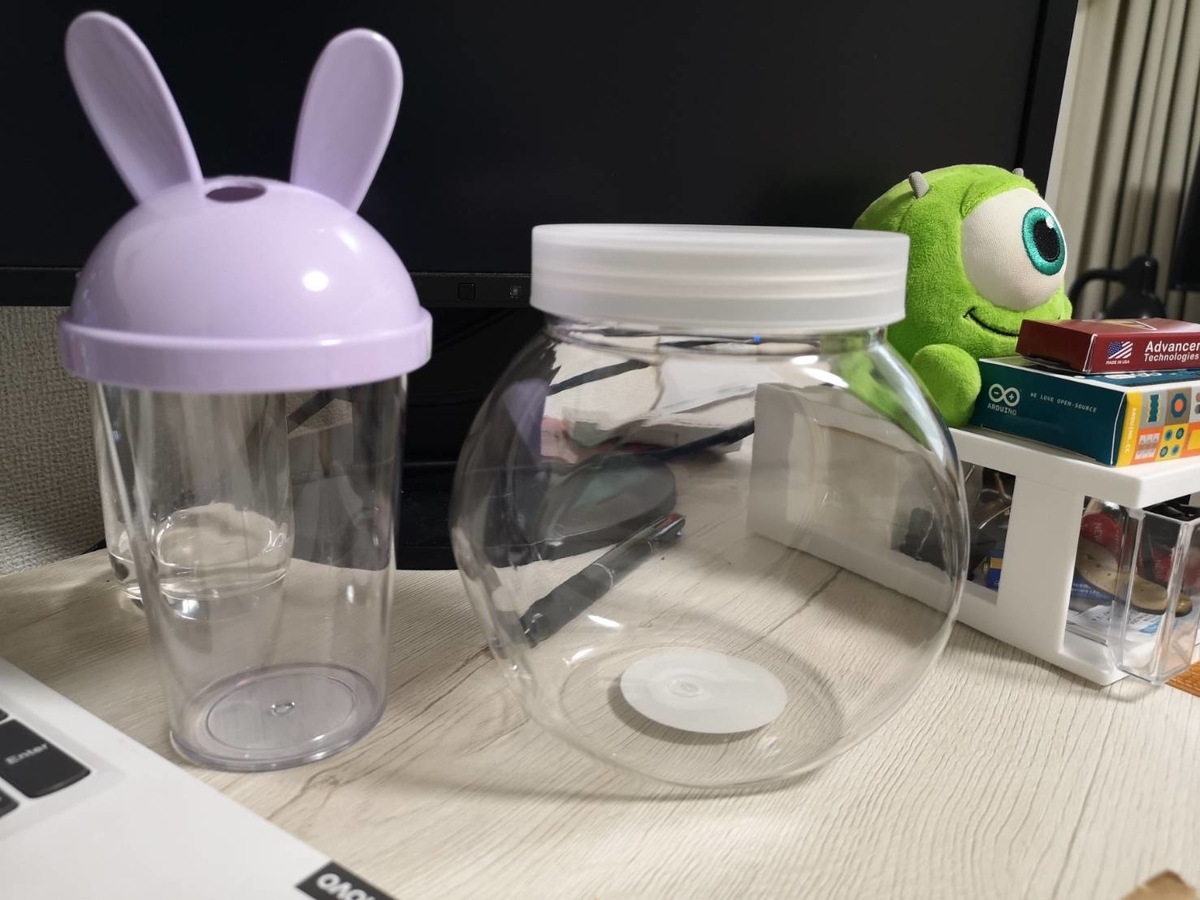

左がうさぎさんタンブラー

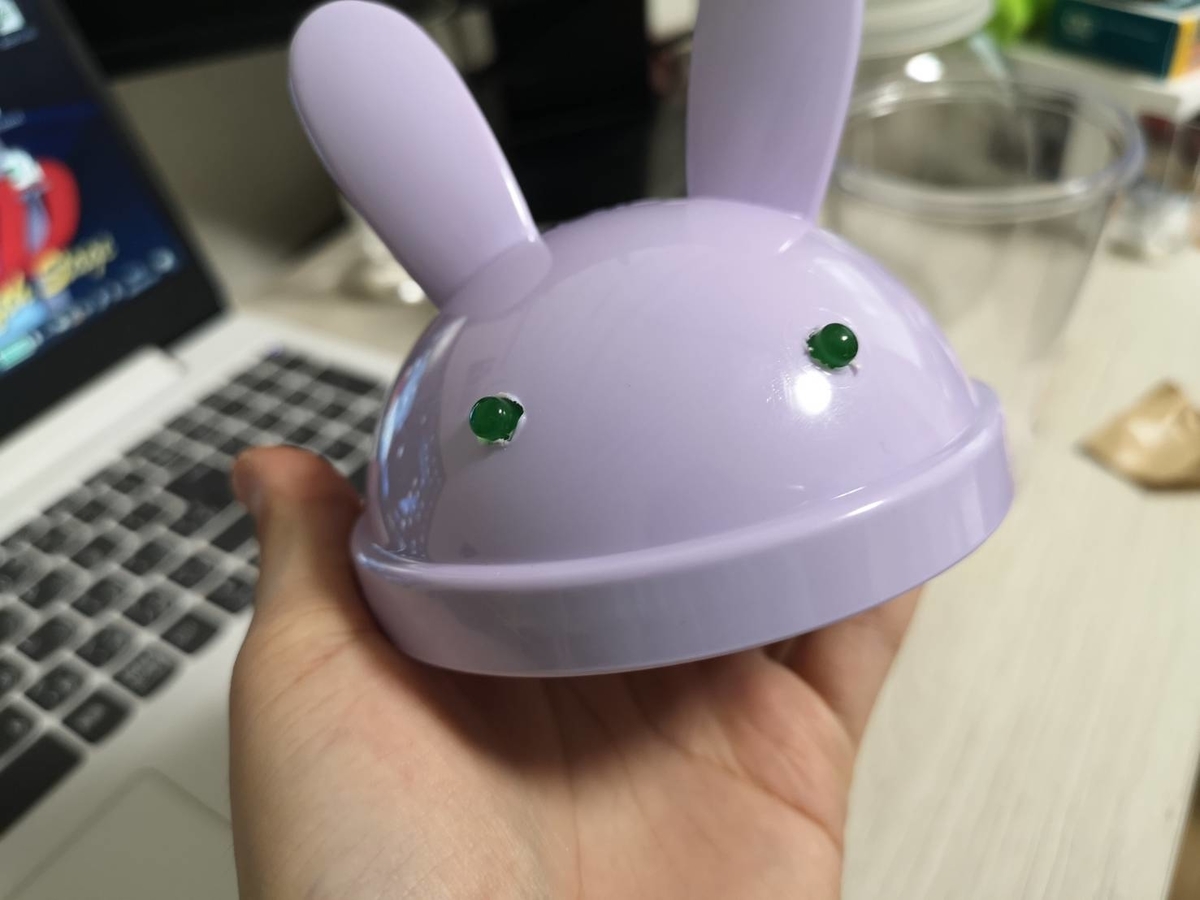

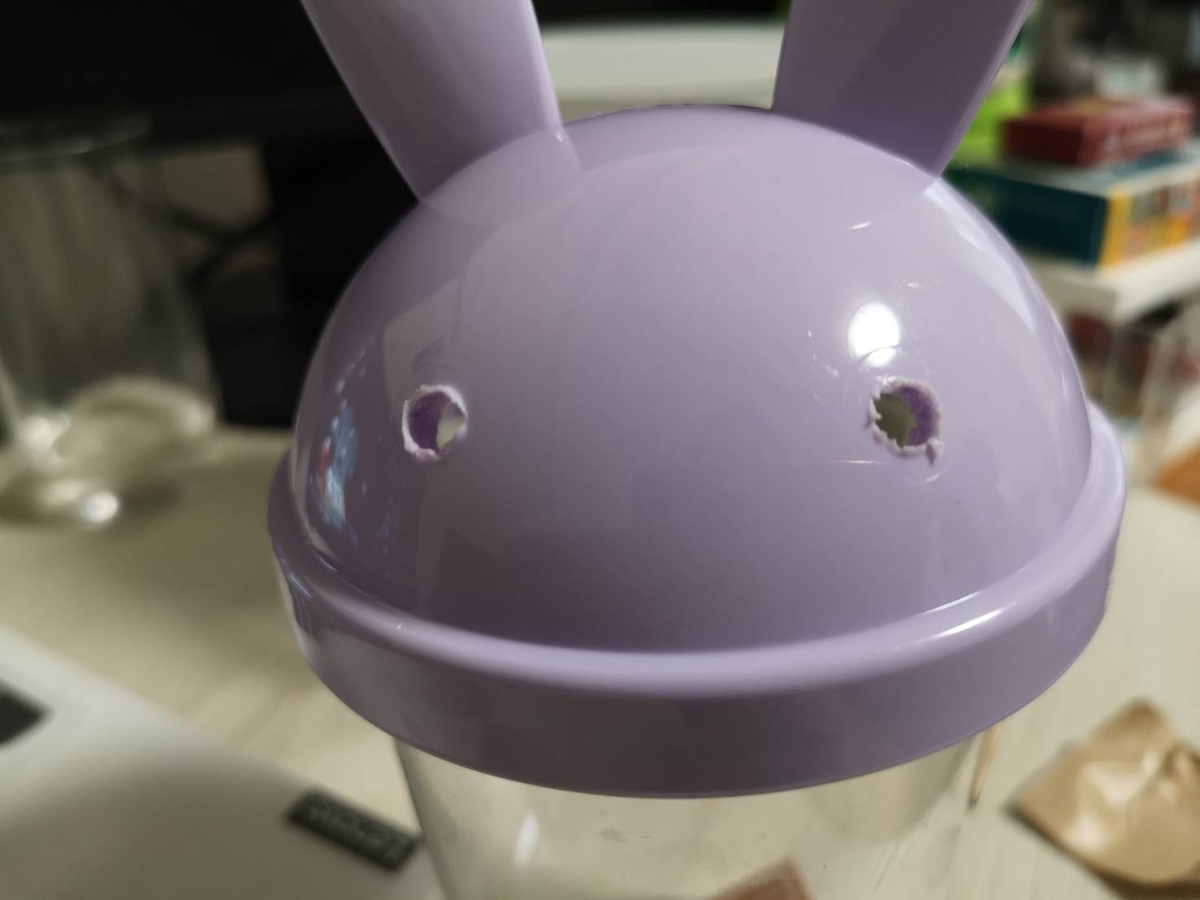

目の所に穴をあけてLEDを埋め込むことにします('ω')ノ

前回の記事を使って、人感センサでLEDを光らせていきます('ω')ノ

あと、目が光るのと同時に首が回るようにもしたいと思います('ω')ノ

riderid.hatenablog.com

サーボを取り付けていきます。蓋に穴をあけて、ホーンを取り付けます

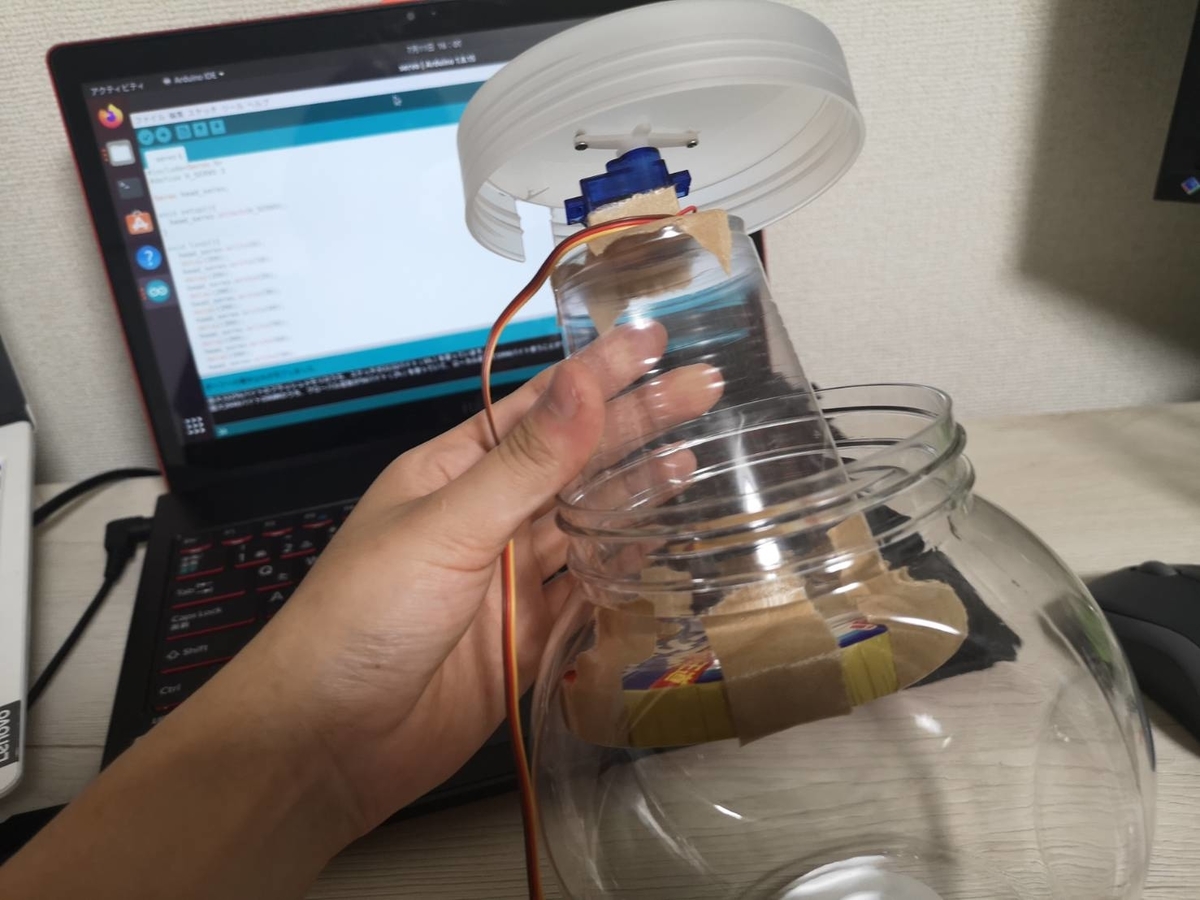

こんな感じでサーボを付けます('ω')ノ

プラスチックコップとスーパーカップの蓋を組み合わせて土台にして、ボディの容器の中に入れます('ω')ノ

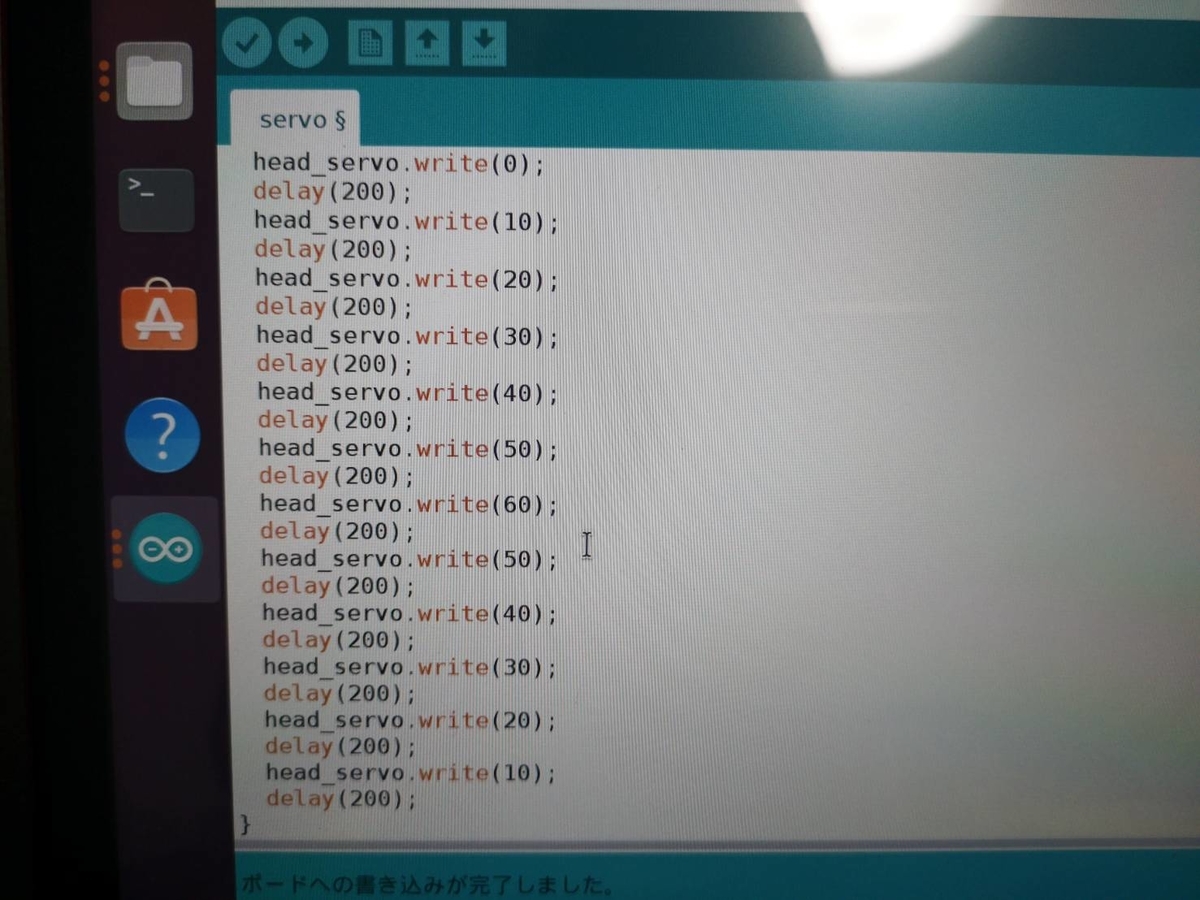

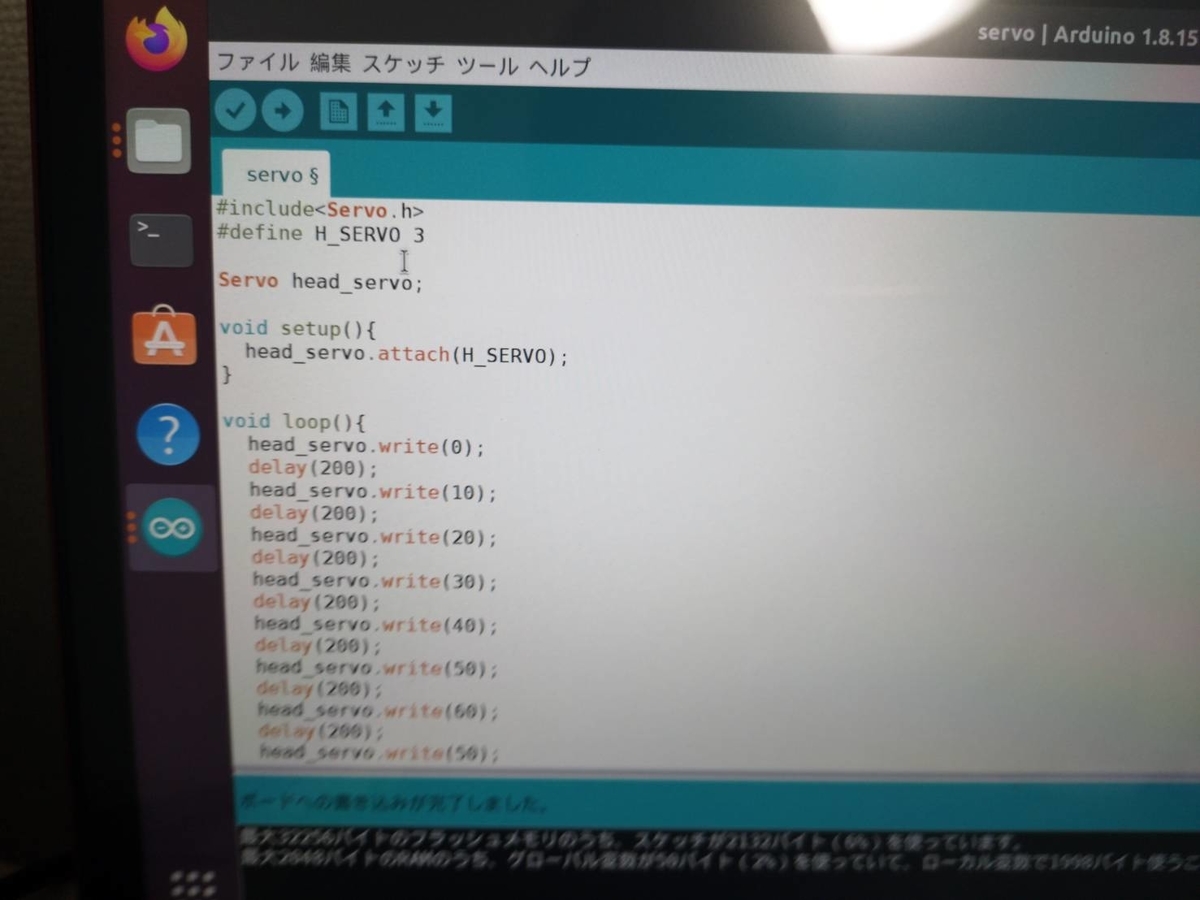

サーボを動かすプログラムはこんな感じです

丁寧に書くと見やすいかと思ったけどそうでも無いですね

0°→60°→0°とスッキリ書いた方がよかった

#include<Servo.h>　でサーボを使う準備をします

#define H_SERVO 3　で３ピンを信号ピンにします

そのあとは0‐60°まで少しずつ首を回していきます('ω')ノ

これを前回の人感センサでLEDが光るプログラムと組み合わせます

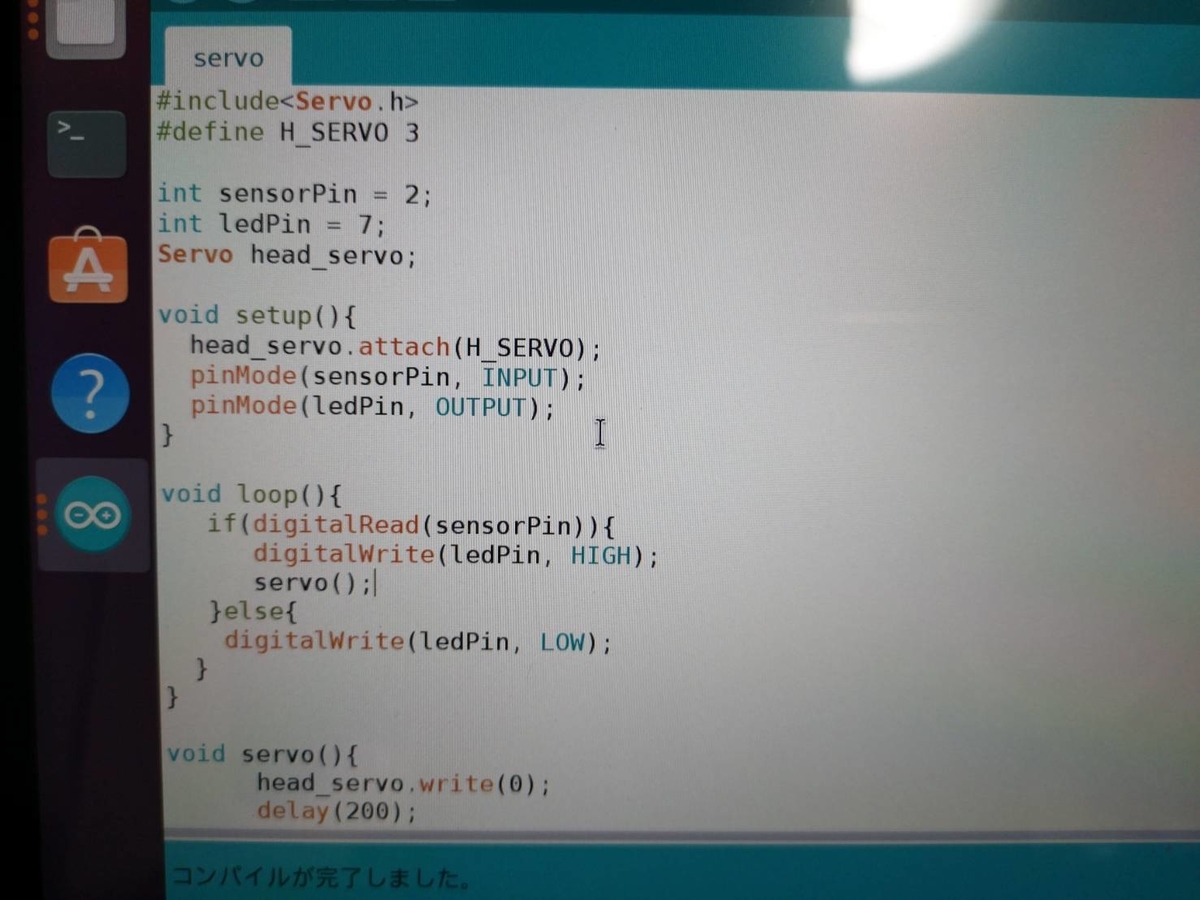

プログラムはこんな感じです('ω')ノ

センサに手を近づけるとくるくる～～＆ぴかぴか～～

ここまでできました('ω')ノでもブレッドボードにLEDをつけたままじゃ目の所にLEDをはめられません。。

ということでユニバーサル基盤にはんだ付けします('ω')ノ

続きは次回('ω')ノでは('ω')ノ

riderid.hatenablog.com

Arduino UNOで人感センサを使ってみる('ω')ノ

今日は人感センサを使ってみたいと思います('ω')ノ

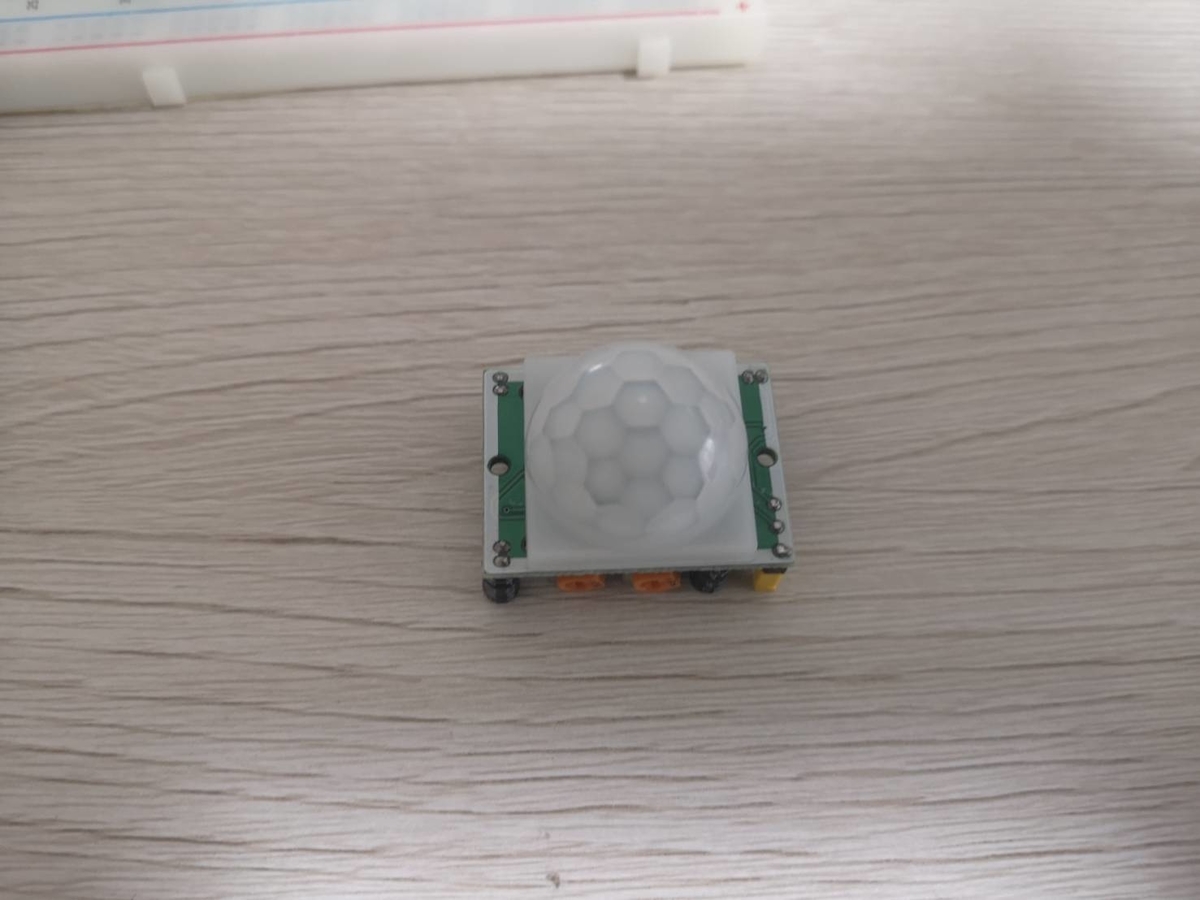

使用するのはこれ

リンク



人感センサは赤外線で、人の動きを感知するセンサーです('ω')ノ

このセンサーが動いているかをLEDを使って確認します

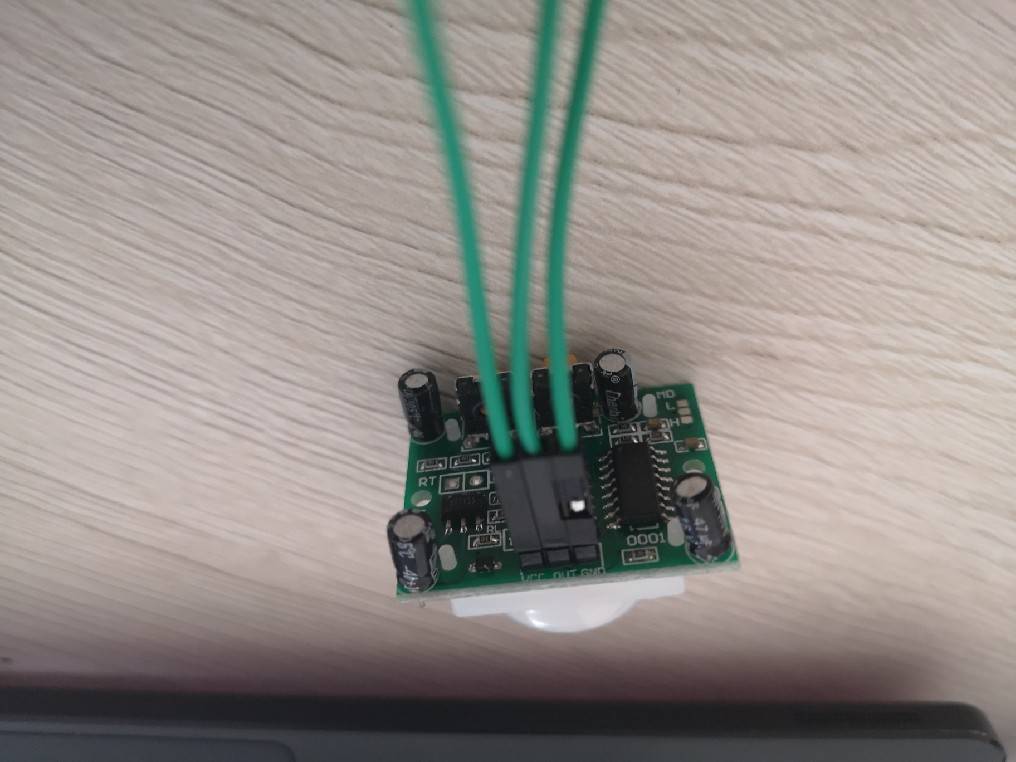

このように電源、信号、GNDの３つのピンがあります

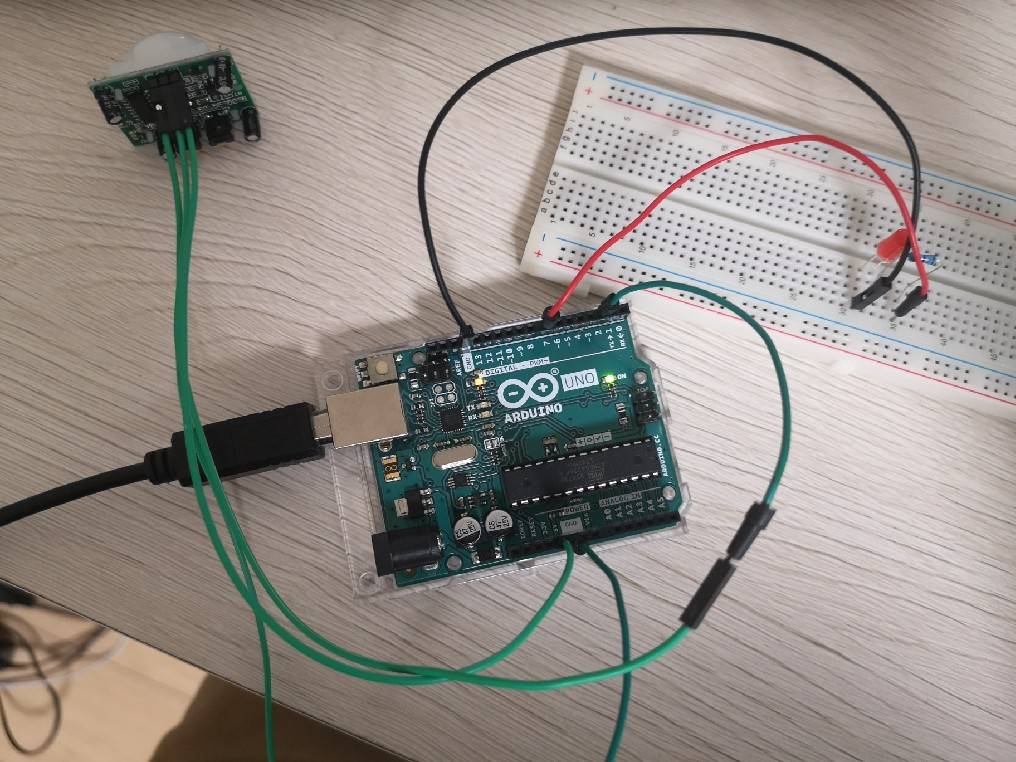

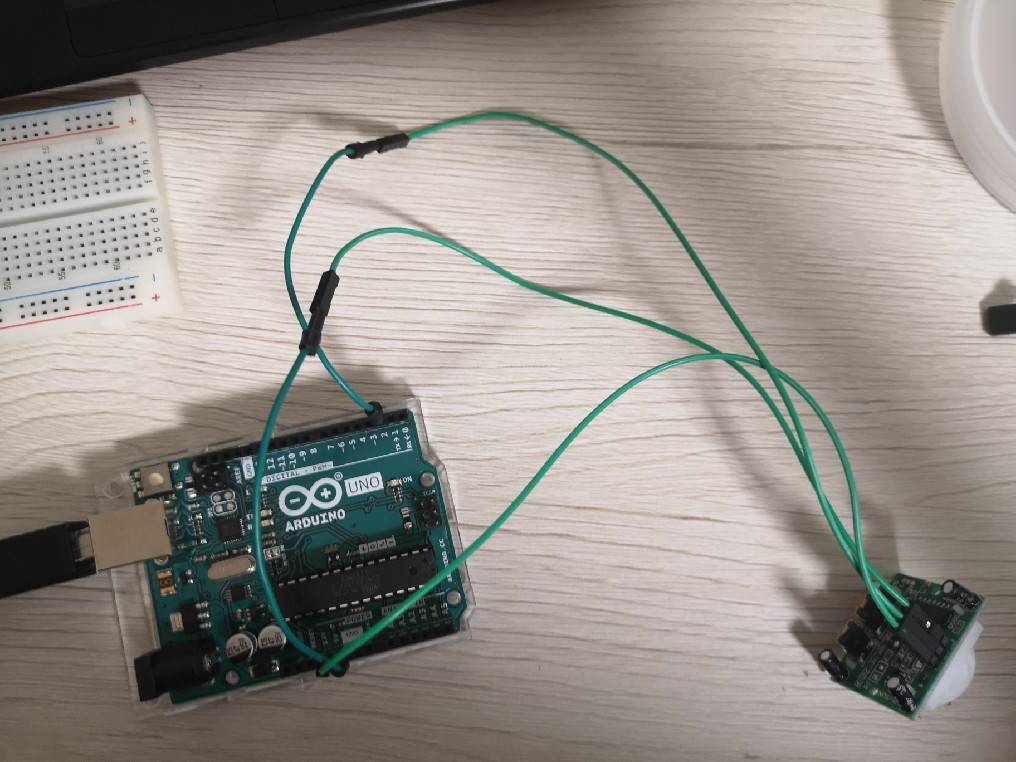

 これをこのように接続します

電源は５V、信号は2ピンにしています('ω')ノ

LEDも同様につなぎます('ω')ノ信号は７ピンです('ω')ノ

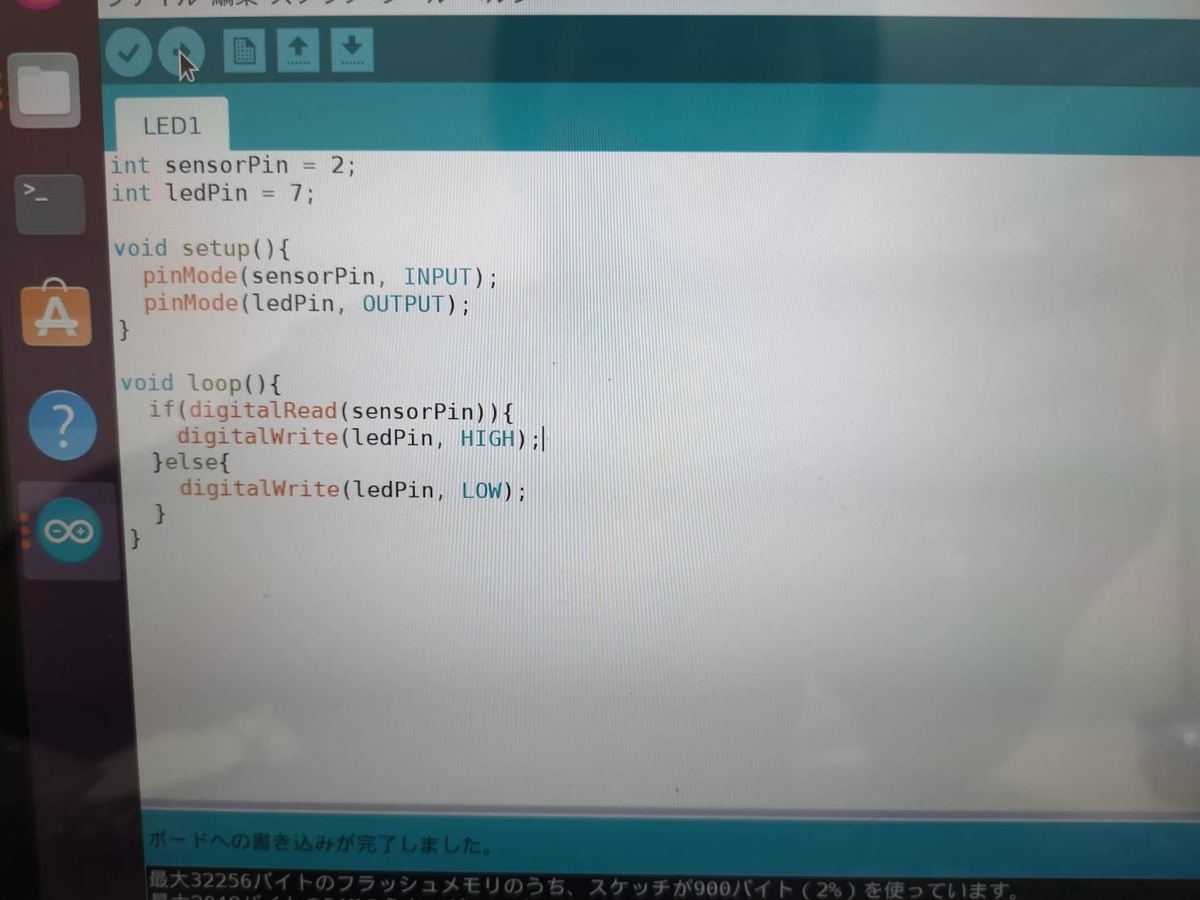

プログラムを書いていきます('ω')ノ

pinMode(sensorPin, INPUT)　でセンサーから信号を受け取ります

pinMode(ledPin, OUTPUT)　でLEDへ信号を送ります

loop()ではdigitalRead(sensorPin)で信号を読み取ります

if文を使い、読み取れればdigitalWrite(ledPin, HIGH)でLEDを光らせます

実行すると。。。

手を近づけるとピカ～～～～！！！！

やったー！できました('ω')ノ

ArduinoとラズパイをI2C通信でつなぐ('ω')ノ

今日はArduinoとラズパイをつないでみたいと思います('ω')ノ

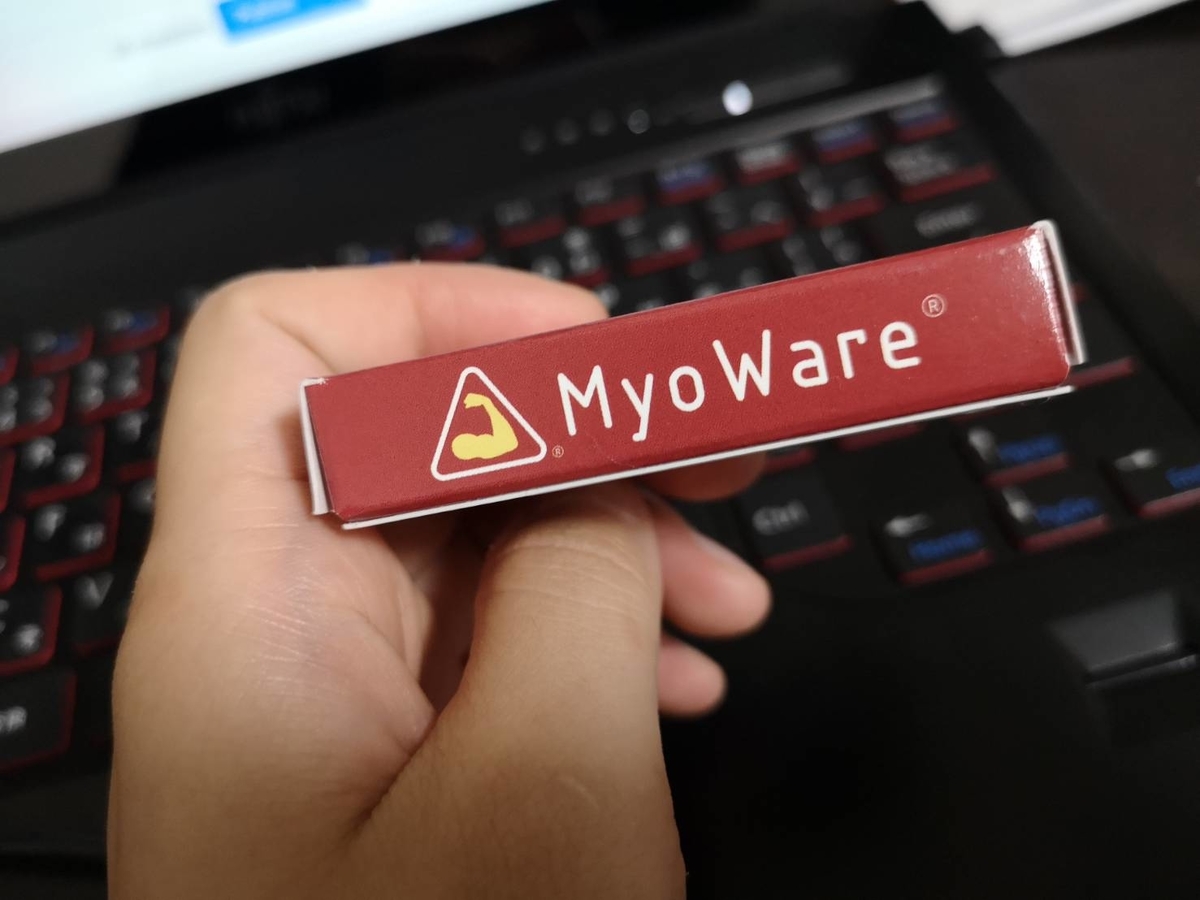

実はMyoWare（筋電センサ）が届いたのですが、ラズパイにはAD変換器がついてないのでそのままでは使えないのです。

ということで、AD変換器がついているArduinoにMyoWareをつけて、ラズパイの方にデータを送るという方法で筋電データを取りたいと思います('ω')ノ

今日はそのラズパイとArduinoをつなぐところまでやっていきます('ω')ノ

USBでつなぐ方法もありますが、ここではI2Cシリアル通信をしてみます

I2CはInter-Integrated Circuitの略で、通信プロトコルの一種です

シリアルデータ（SDA）とシリアルクロック（SCL）の２本の通信線を用います('ω')ノ

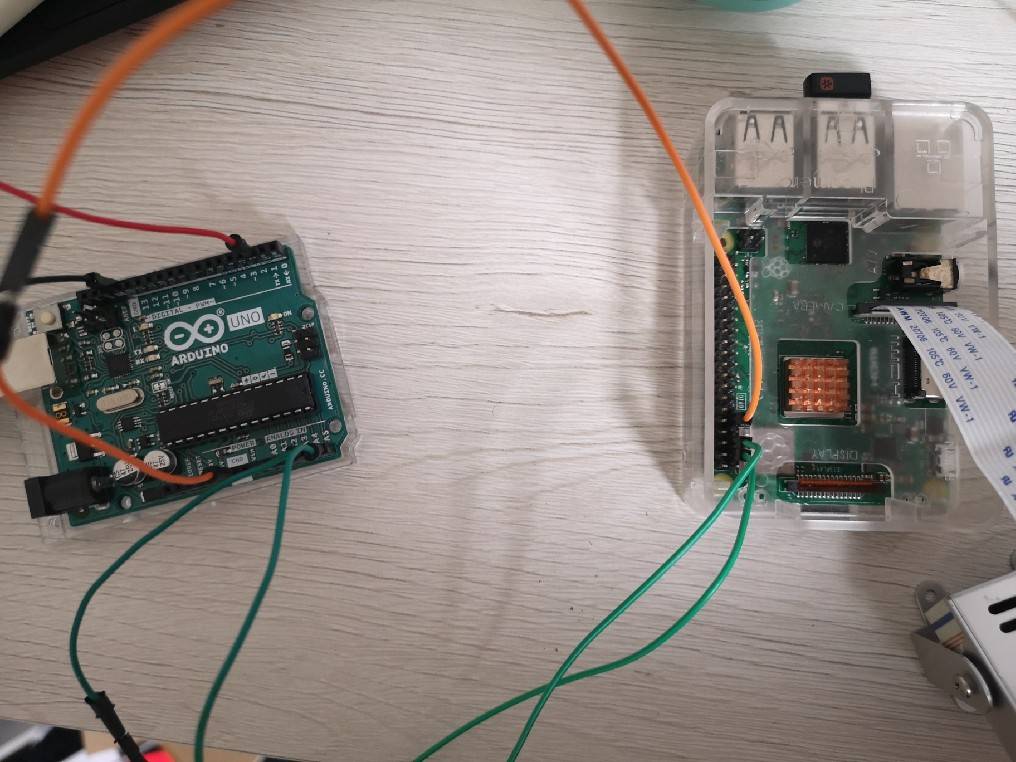

シリアルデータ：Arduino[A4]　ラズパイ[GPIO2]

シリアルクロック：Arduino[A5]　ラズパイ[GPIO3]

それとGND同士をつなぎます('ω')ノ

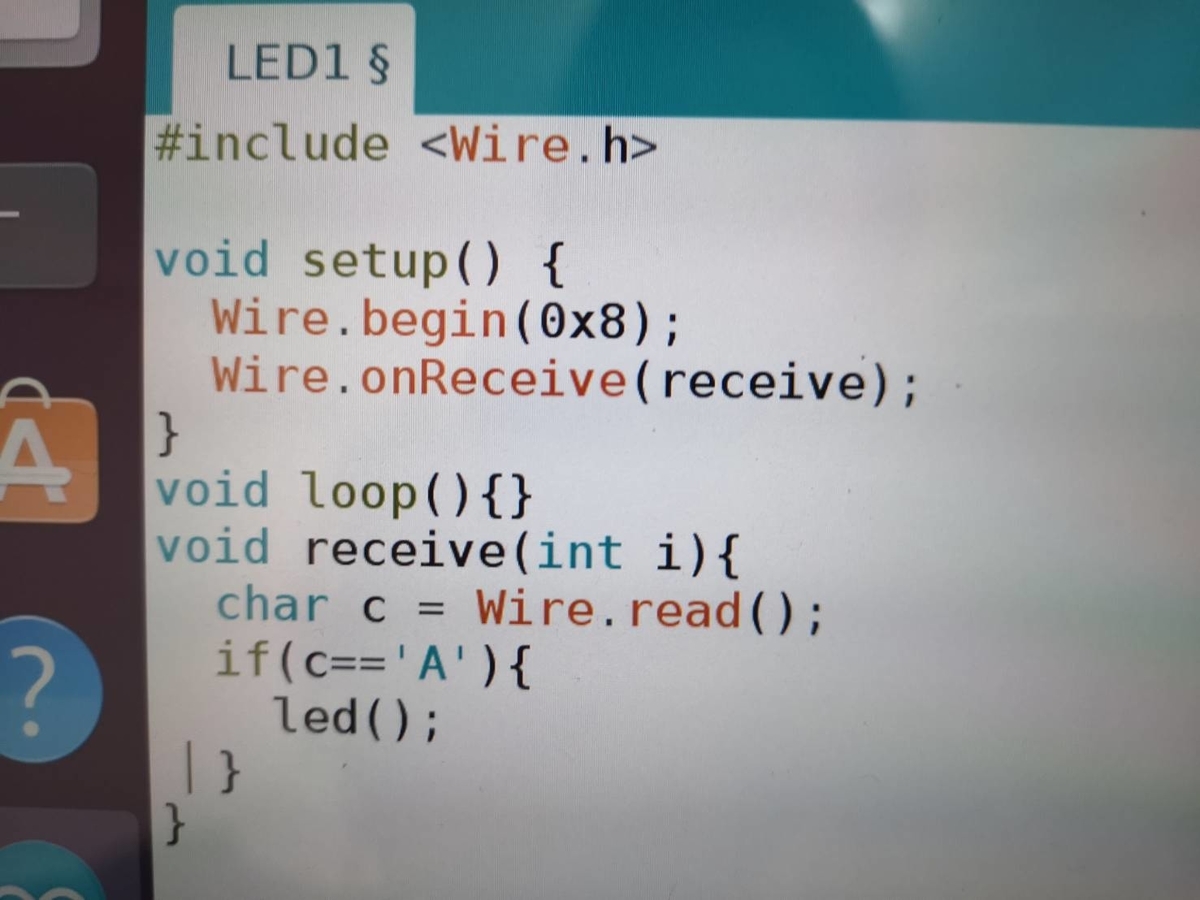

I2Cの接続のためにまずArduinoにプログラムを書き込みます('ω')ノ

Arduinoには ic2用のライブラリがあるので#include<Wire.h>を書いて使用します

Wire.begin(アドレス)…７ビットのスレーブアドレスを指定。無ければマスターとしてバスに参加する

Wire.onReceive(関数名)…スレーブデバイスがマスターからの送信を受信したときに呼び出される関数を登録する。ここでのスレーブデバイスはArduino、マスターはラズパイです('ω')ノ

ここでは信号を受け取ったらreceive関数へ飛ぶようにしています

receiveではWire.read()で受信したバイトを読み取ります

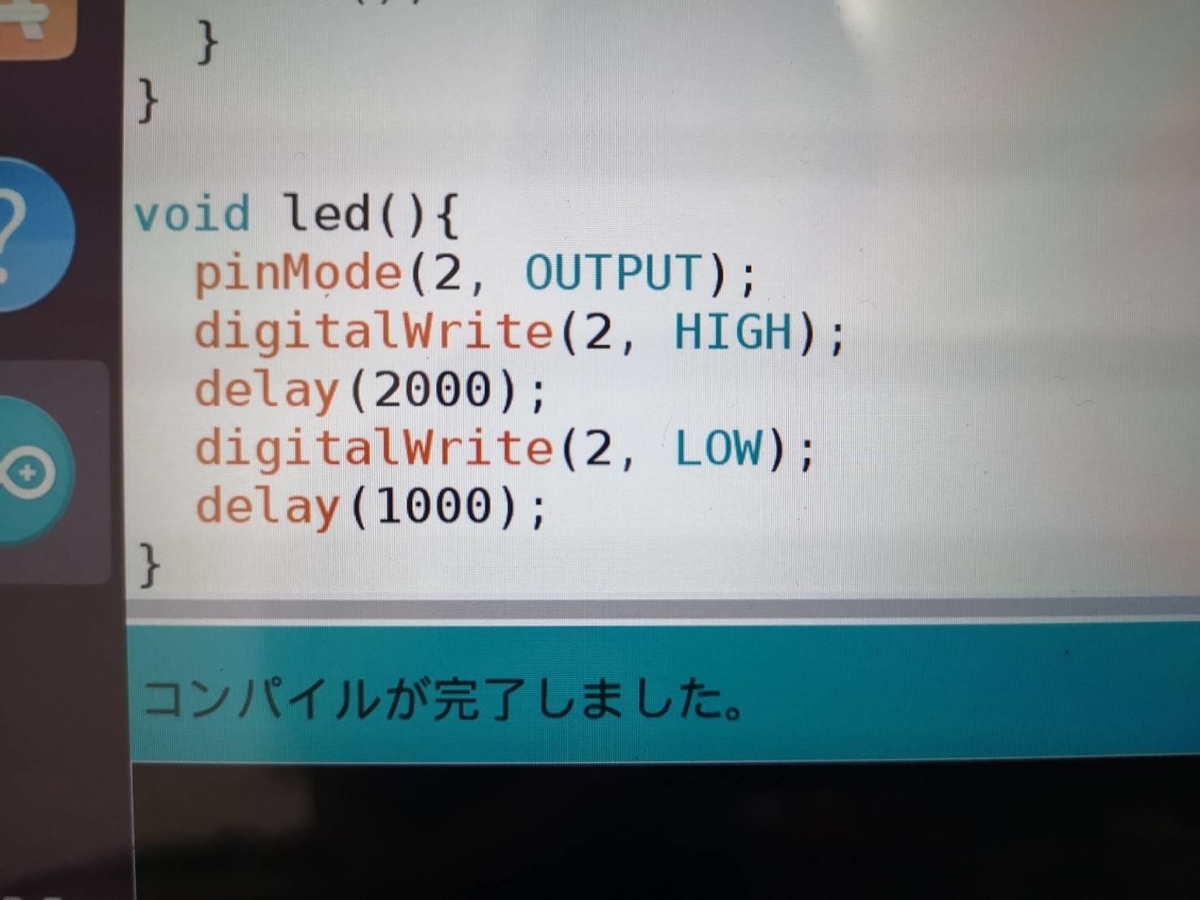

’A’を受け取るとled関数が呼び出されて、ledが光ります('ω')ノ

次にラズパイのほうにいきます('ω')ノ

設定（Preferences）からラズパイの設定を押します

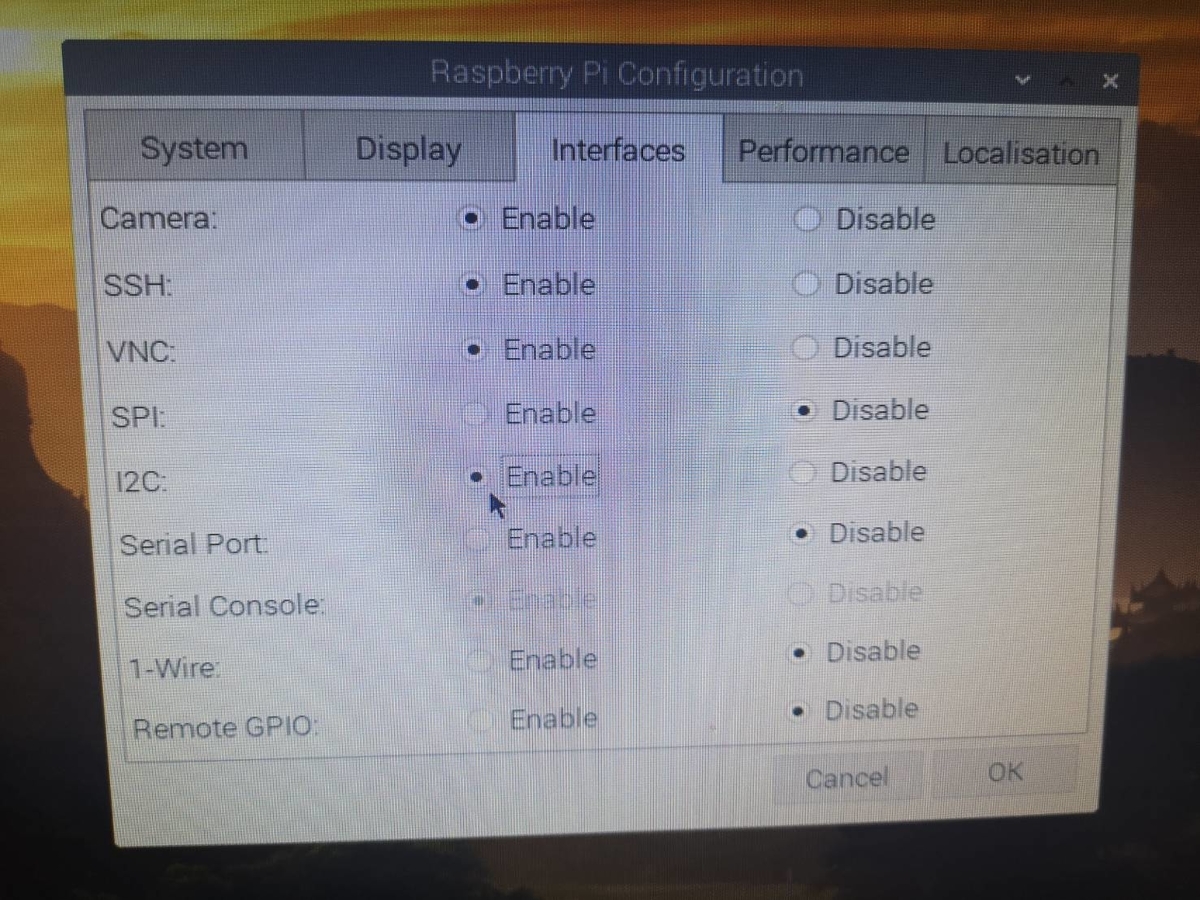

インターフェイスからI2Cを有効にします('ω')ノ

Arduinoときちんと接続できているかを確認します

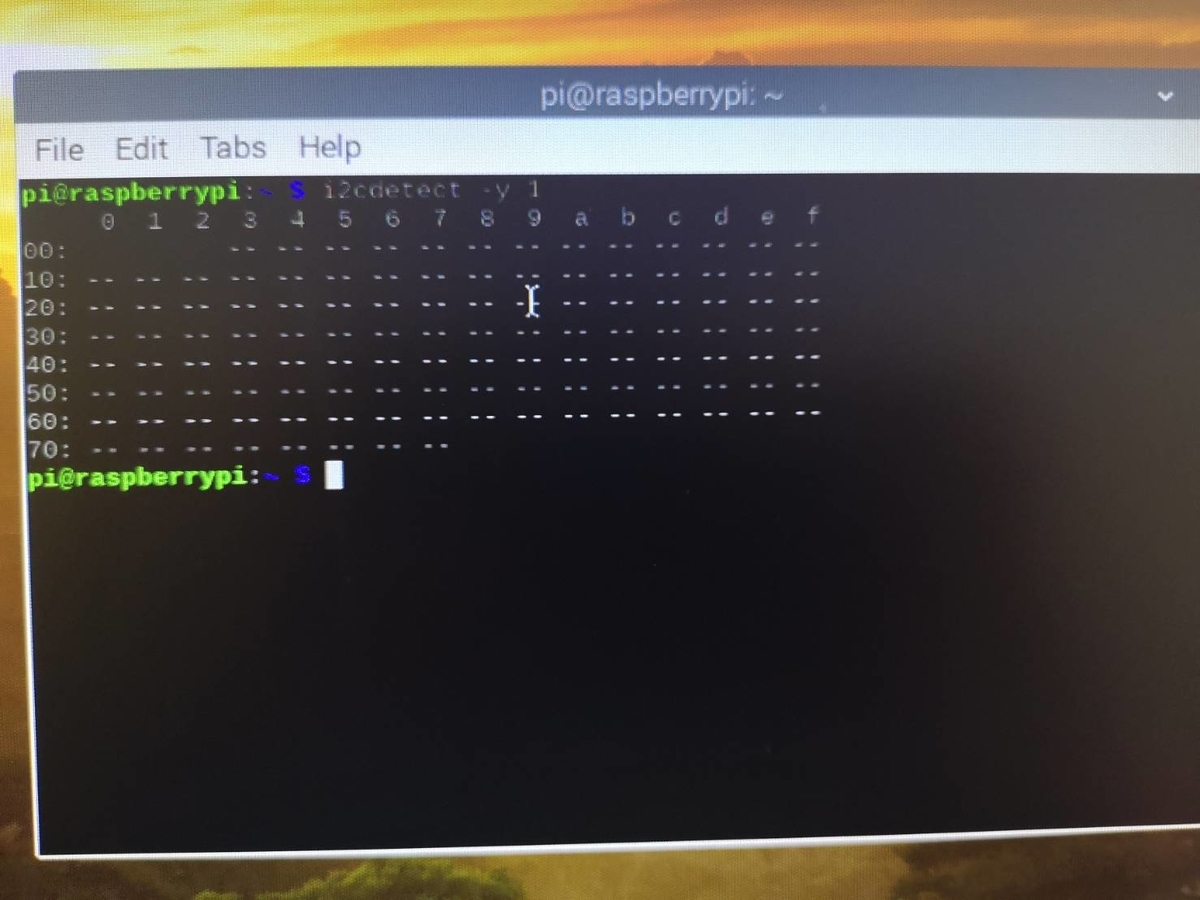

i2cdetect -y 1 とコマンドを入力します

これで設定したアドレスが表示されていたらOKです('ω')ノ

0x8がちゃんと表示されてます

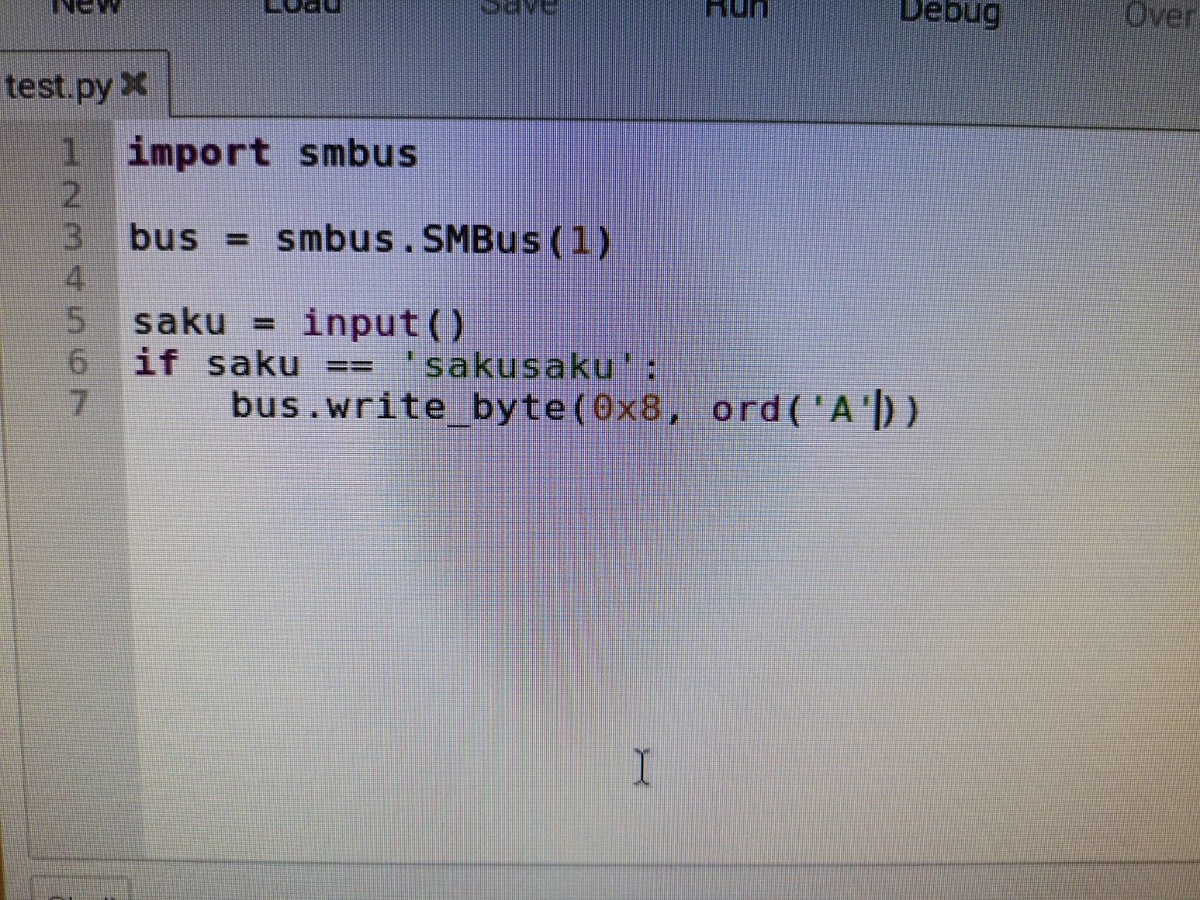

ラズパイのプログラムです

smbus（システム管理バス）モジュールをインポートします

bus = smbus.SMBus(1) で引数に1を指定する。

input()で文字を入力させる

もしsakusakuと入力させると、bus.write_byte(0x8, ord('A'))で1バイト’A’を送信します

※write_byte(int addr, char val)

※ord()メソッドは文字をUnicode値に変更する

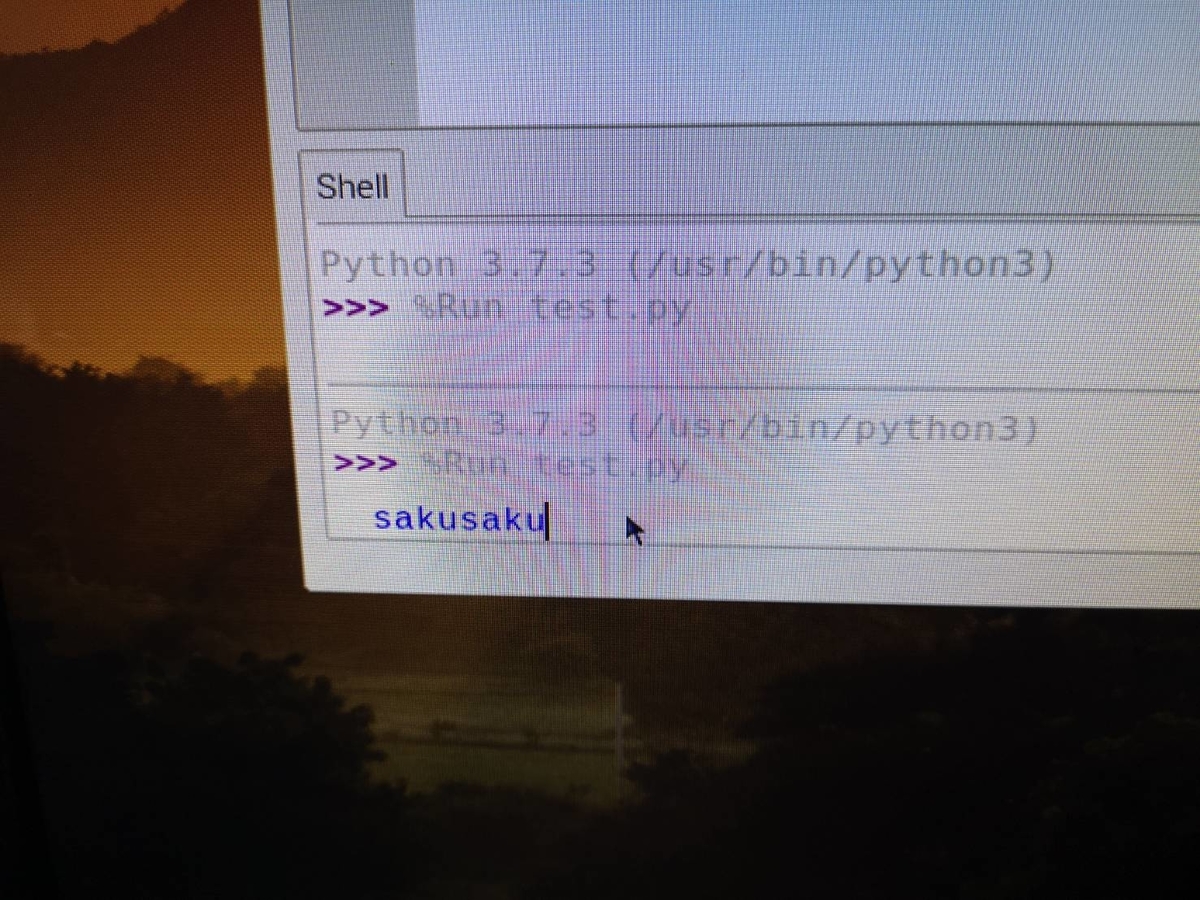

ということで、sakusakuを入力すると’A’が送信されて。。。

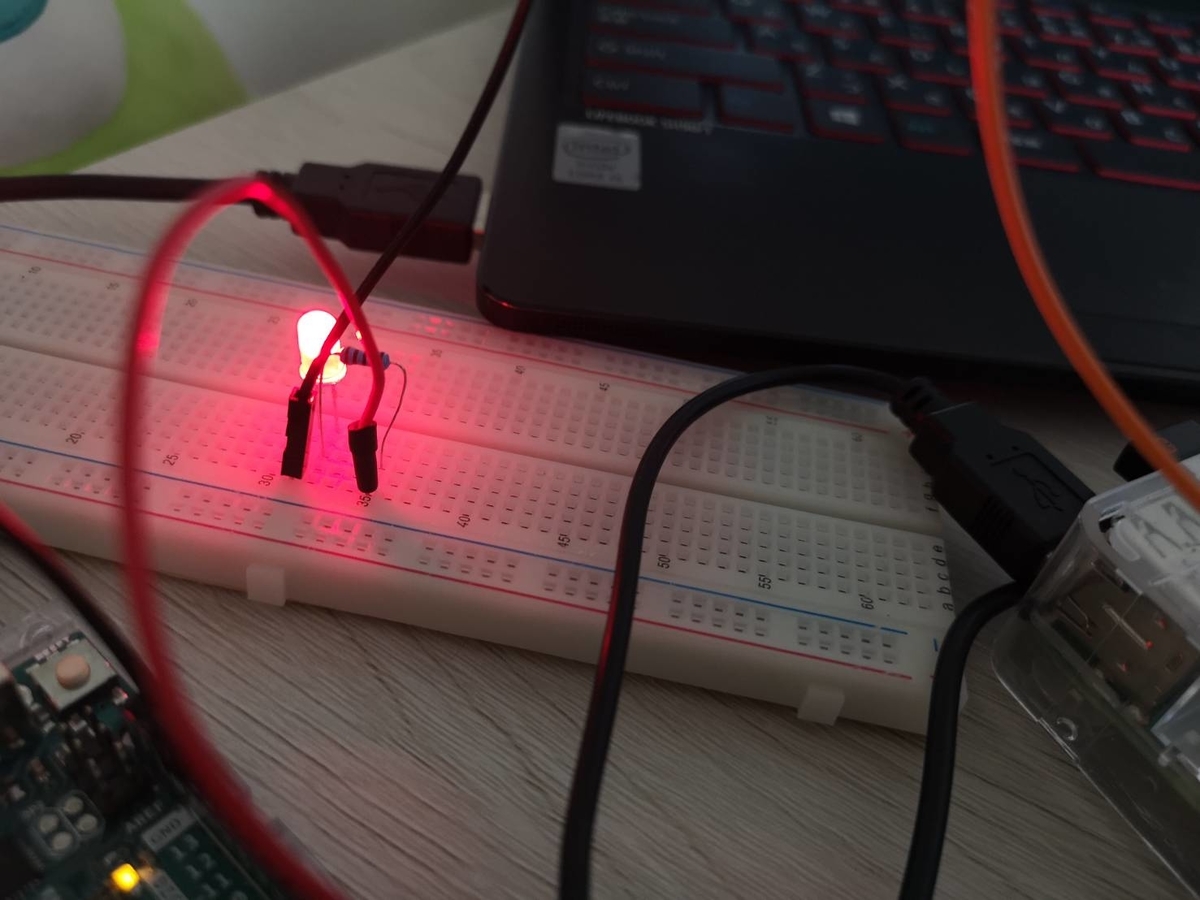

点灯しました('ω')ノやったー

ということでi2c通信ができました('ω')ノ

次回はセンサから値を読み取ってみたいと思います('ω')ノ

Arduino UNOでLチカしてみる('ω')ノ

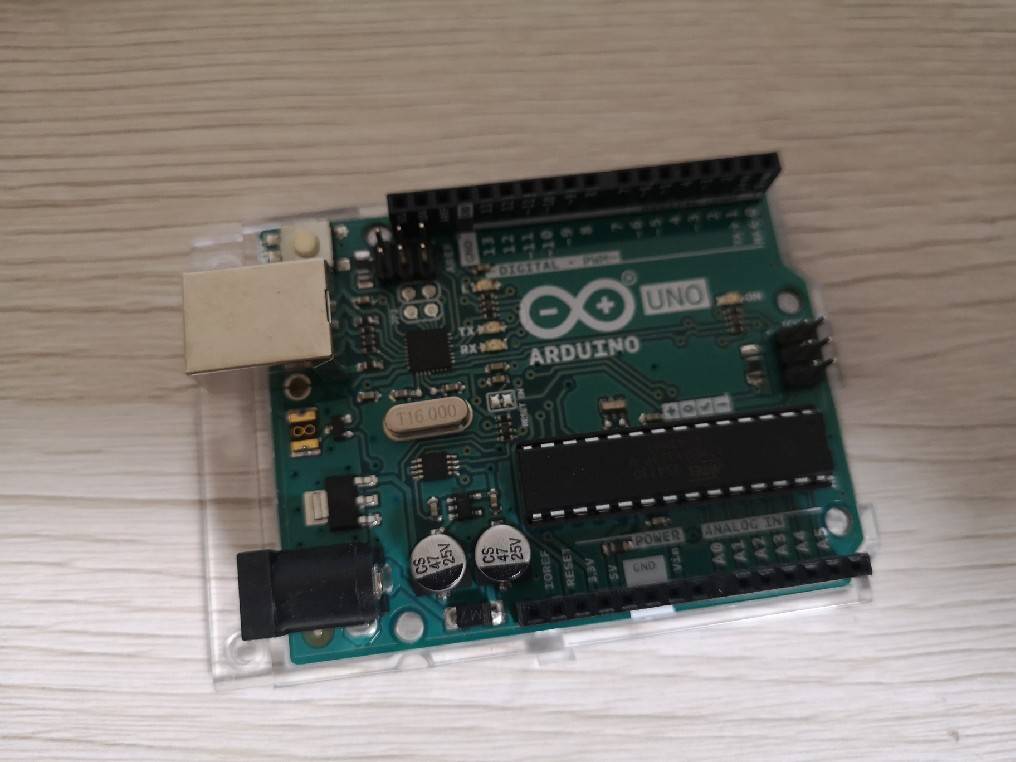

Arduinoが届きました('ω')ノ初めて使う( 'ω')

まずはここから！ということでArduino UNOでLチカしてみます

環境はubuntuです('ω')ノ

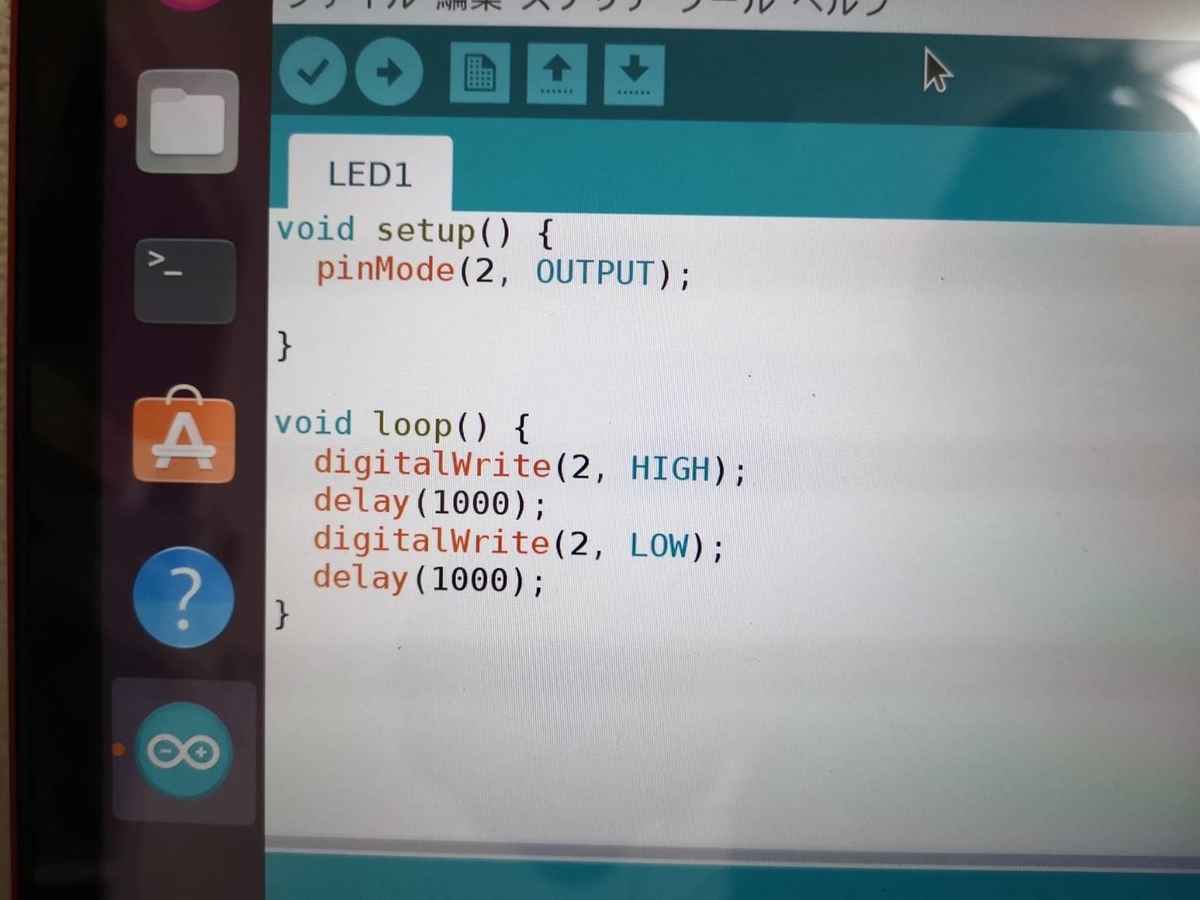

プログラムはこちら

出力を２にして、highとlowで1000msごとにちかちかさせます('ω')ノ

ここら辺はラズパイと同じですね

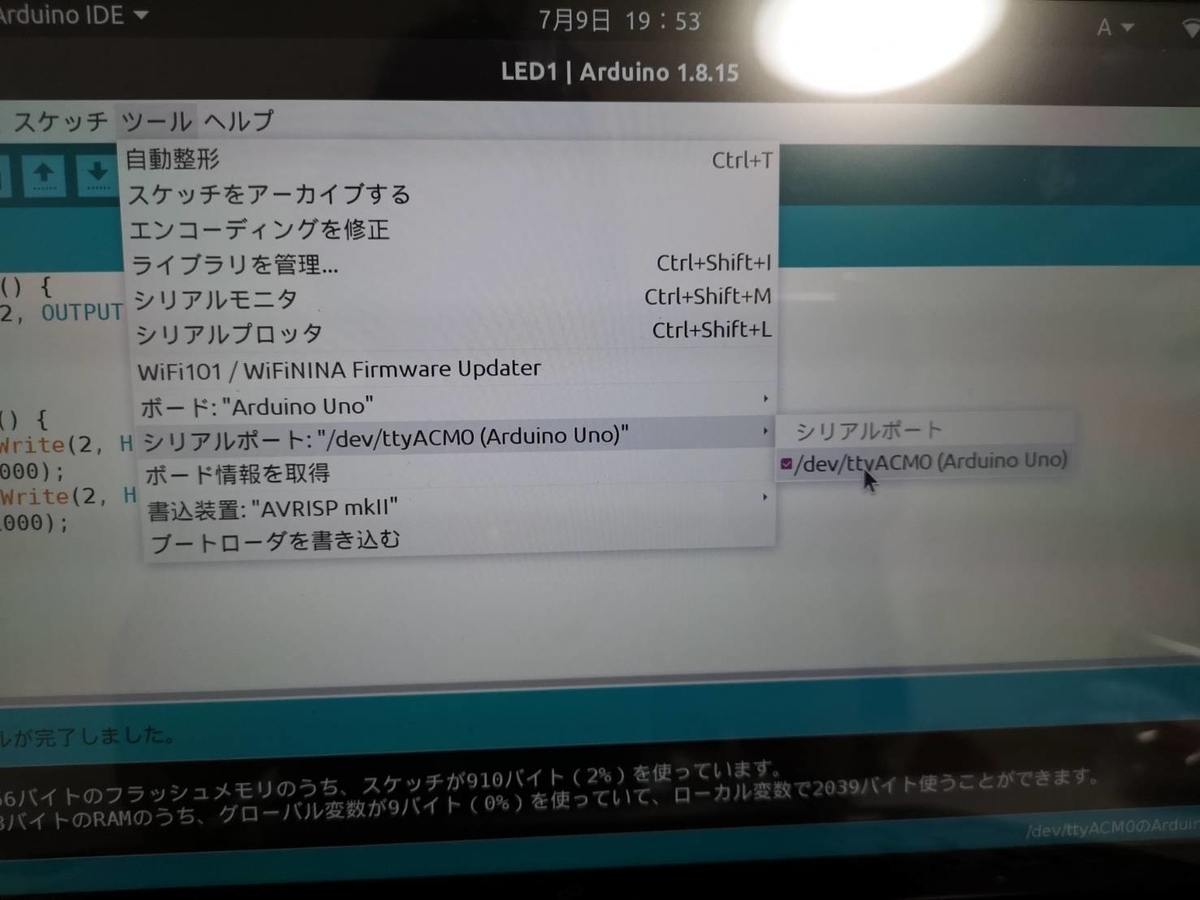

シリアルポートは”/dev/ttyACM0(Arduino uno)”を選択('ω')ノ

✔押してコンパイル、→でマイコンに読み込み！しかしエラー。。

can't open device "/dev/ttyACM0" permission denied が出ました(´；ω；`)

このサイトを参考にコマンド入力('ω')ノ

www.blue-weblog.com

sudo usermod -a -G dialout [username]

→ユーザー変更を設定します

　-aオプション…-Gオプションで指定したグループをセカンダリーグループに追加する

　-Gオプション…セカンダリーグループの変更等

sudo chmod a+rw /dev/ttyACM0

→パーミッション変更

　全ての対象に読み取りと書き込みの権限追加

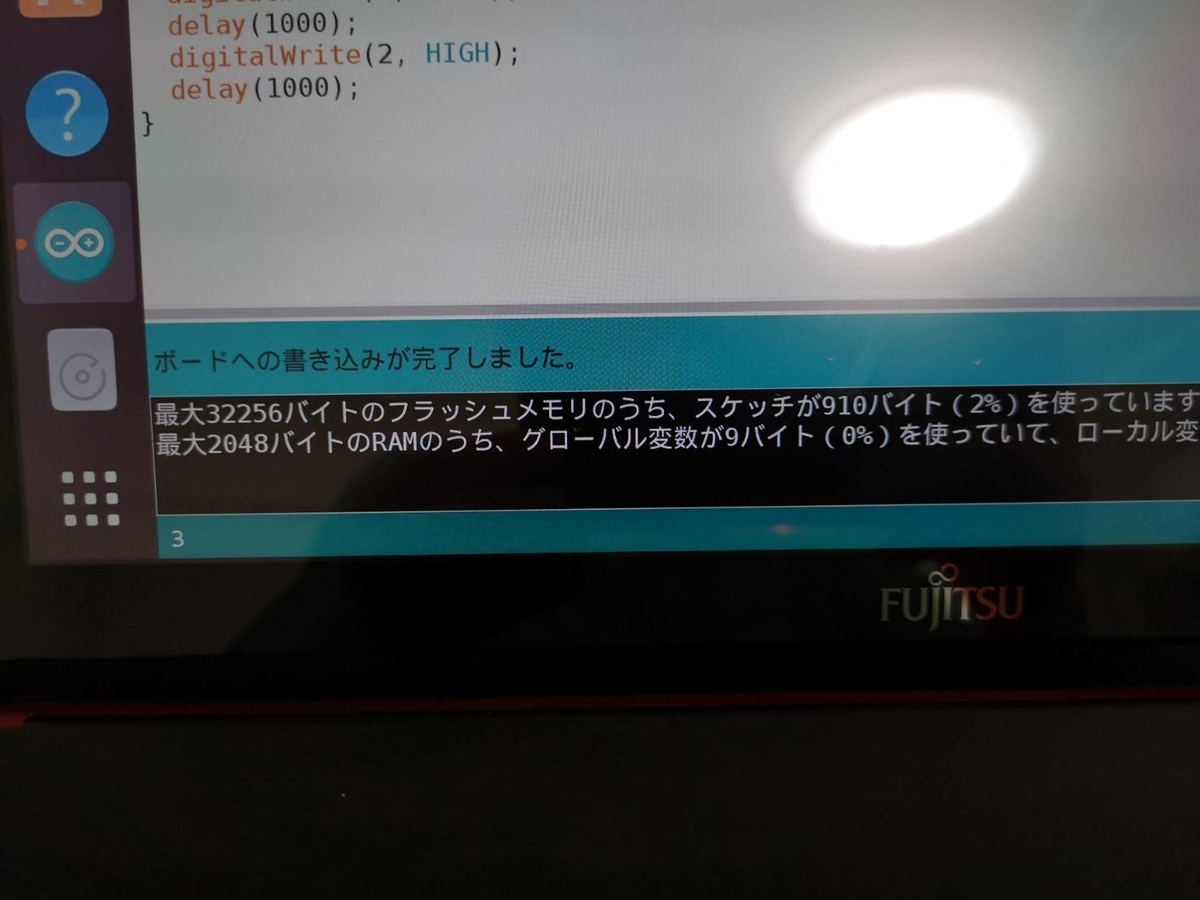

成功('ω')ノ

ちかちか成功～

次はラズパイとつなげてみます('ω')ノ

ロボットハンド('ω')ノ

8月のTOEIC申し込みました。。悔しかったのでリベンジします(´；ω；`)

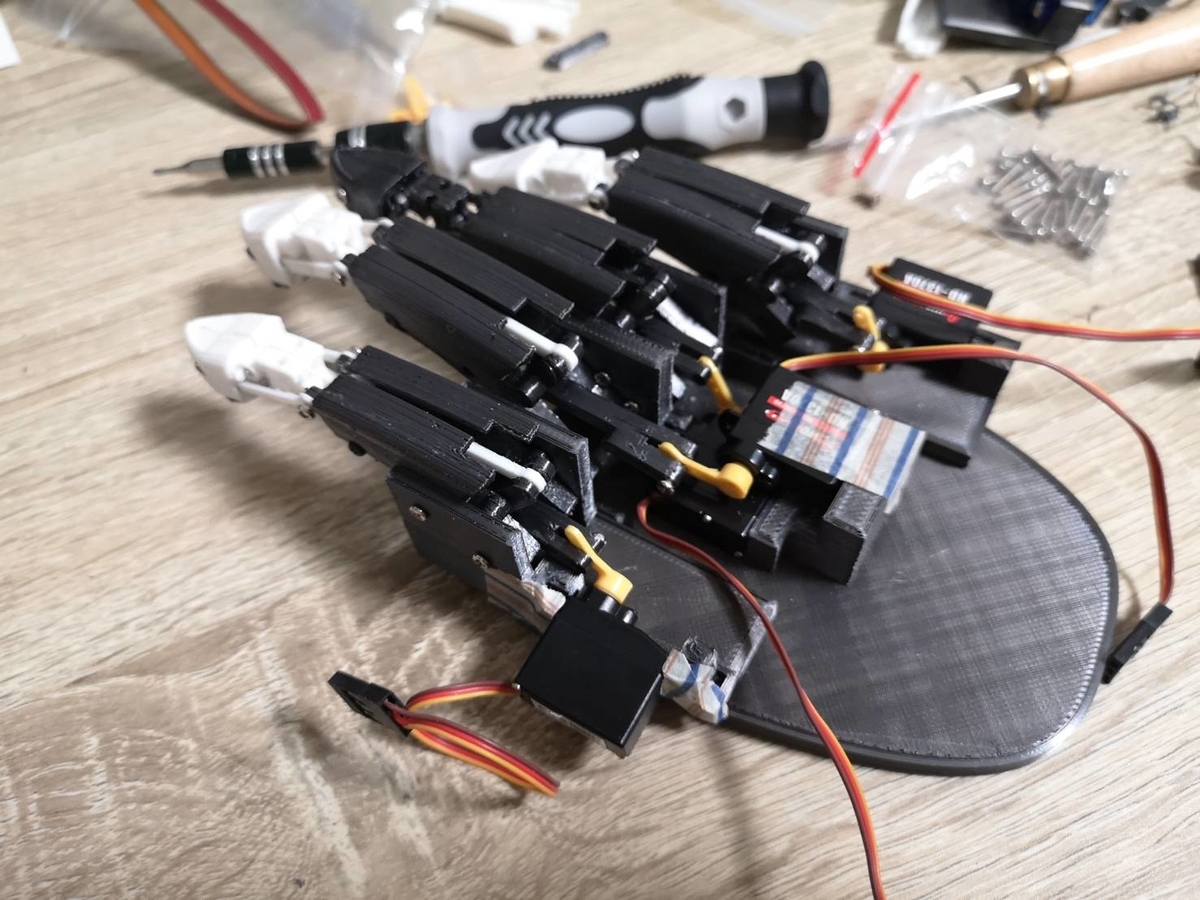

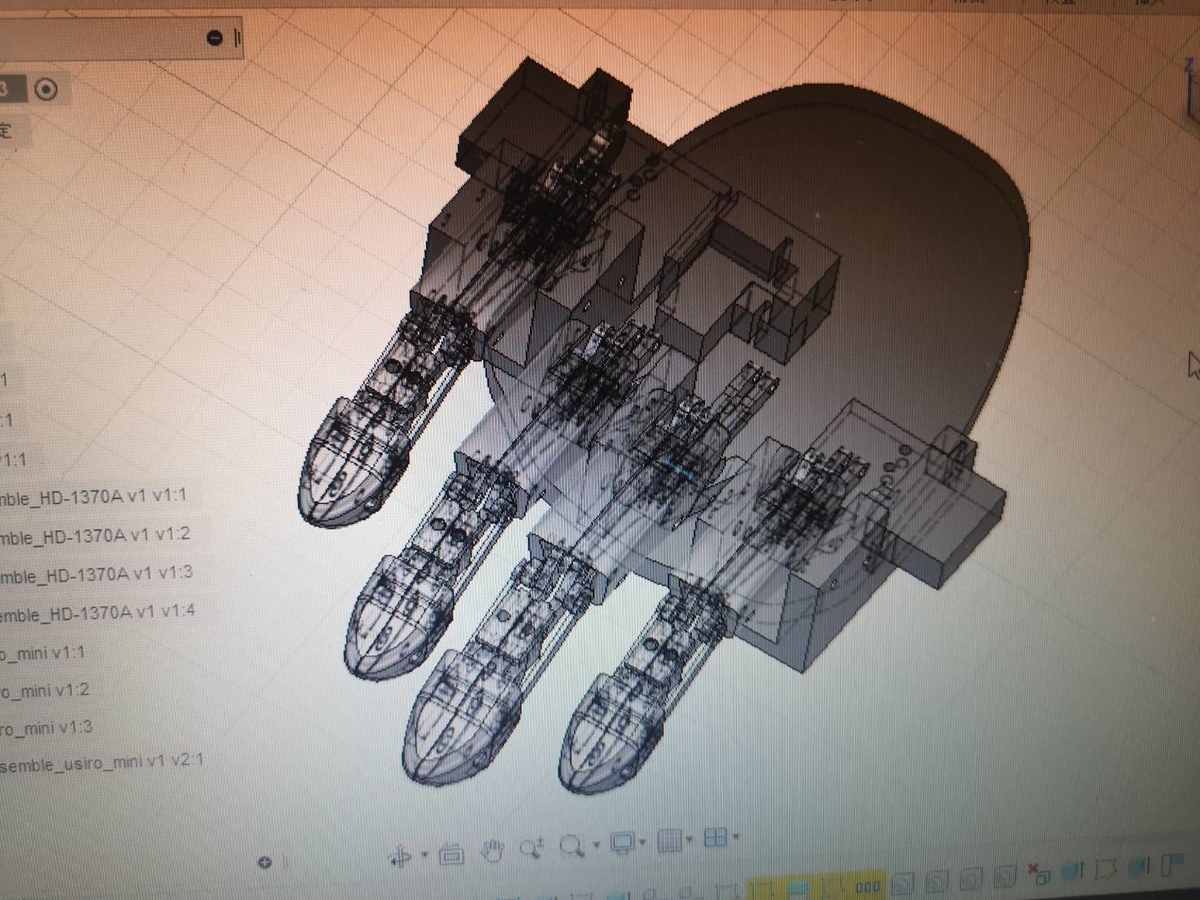

ロボットハンド('ω')ノとりあえずこんな感じ('ω')ノ

出力('ω')ノ

PLA弱すぎてすぐバキバキになっちゃう。。とりあえずマスキングテープで仮止めしました

動作確認('ω')ノちゃんと指が曲がったのでOK！

これから改良していきます('ω')ノ

【Linux】カーネルモジュール読み込みのためのコマンド('ω')ノ

忘備録として('ω')ノ

Linuxシステム上でハードウェアを認識させるなどの処理を行う場合、カーネルモジュールを読み込む必要があります('ω')ノ

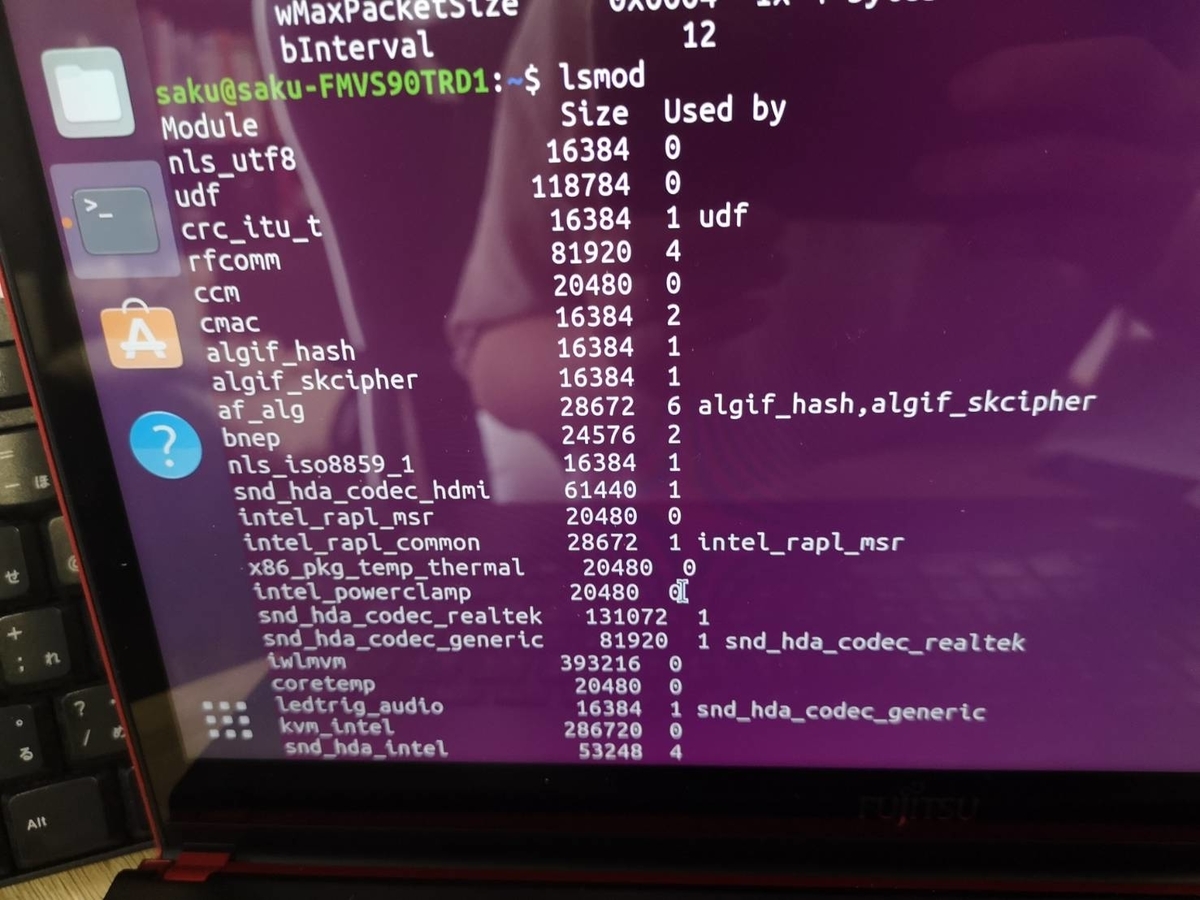

lsmodコマンド…読み込まれているカーネルモジュールを一覧表示する

modinfo モジュール名…指定したカーネルモジュールの情報を表示する

insmod ファイル名…カーネルモジュールを読み込み、有効にする

rmmod モジュール名…カーネルモジュールを削除し、無効にする

※依存関係のあるモジュールがあった場合はロード、アンロード不可能

modprobe モジュール名…カーネルモジュールを読み込むもしくは削除する

　　　　　　　　　　　（-rオプションでモジュールを削除）

※依存関係のあるモジュールがあってもOK

リンク

ubuntuの導入方法('ω')ノ

新しいパソコンにubuntuを導入していきます('ω')ノ

ubuntuはLinuxディストリビューションの一つで、初心者にも使いやすいOSです('ω')ノ

とりあえずインストールしていきます('ω')ノ

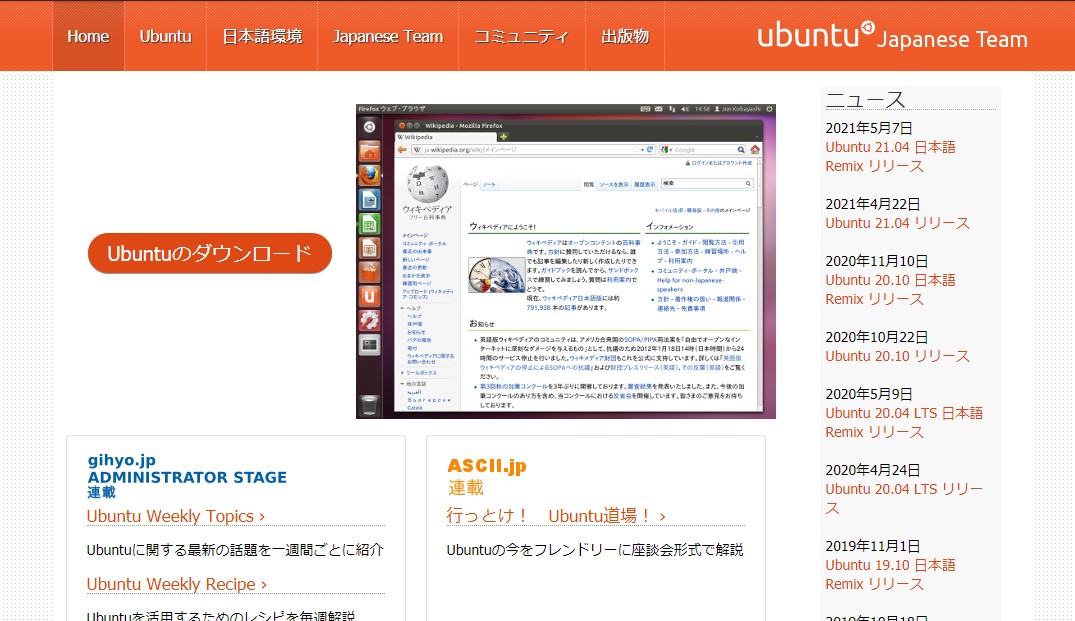

まずはubuntu japanese team のサイトからubuntuをPCにインストールします

https://www.ubuntulinux.jp/

わたしはダウンロードに数時間かかりました。。。(´；ω；`)

そのあと、Rufusをダウンロードします

https://rufus.ie/ja/

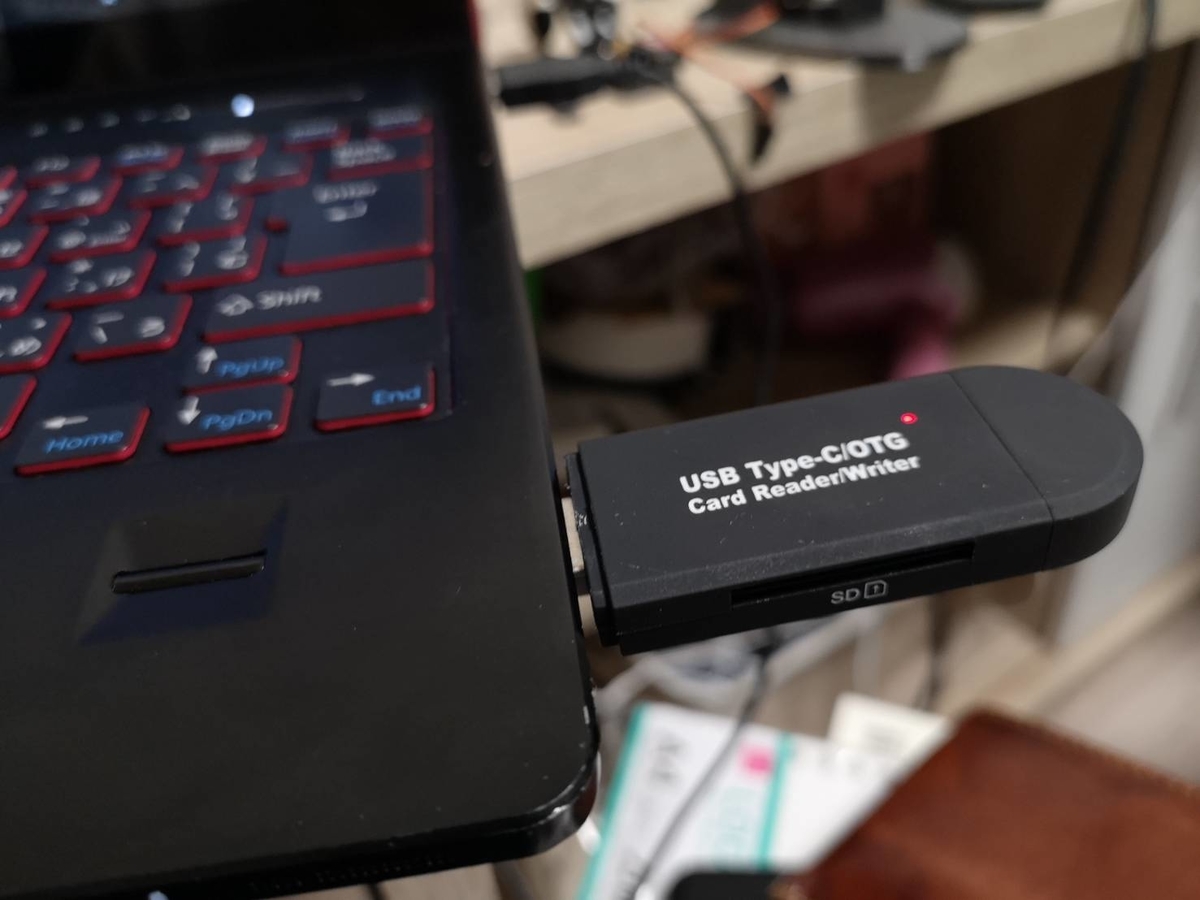

上書き可能なUSBを差し込みます('ω')ノ

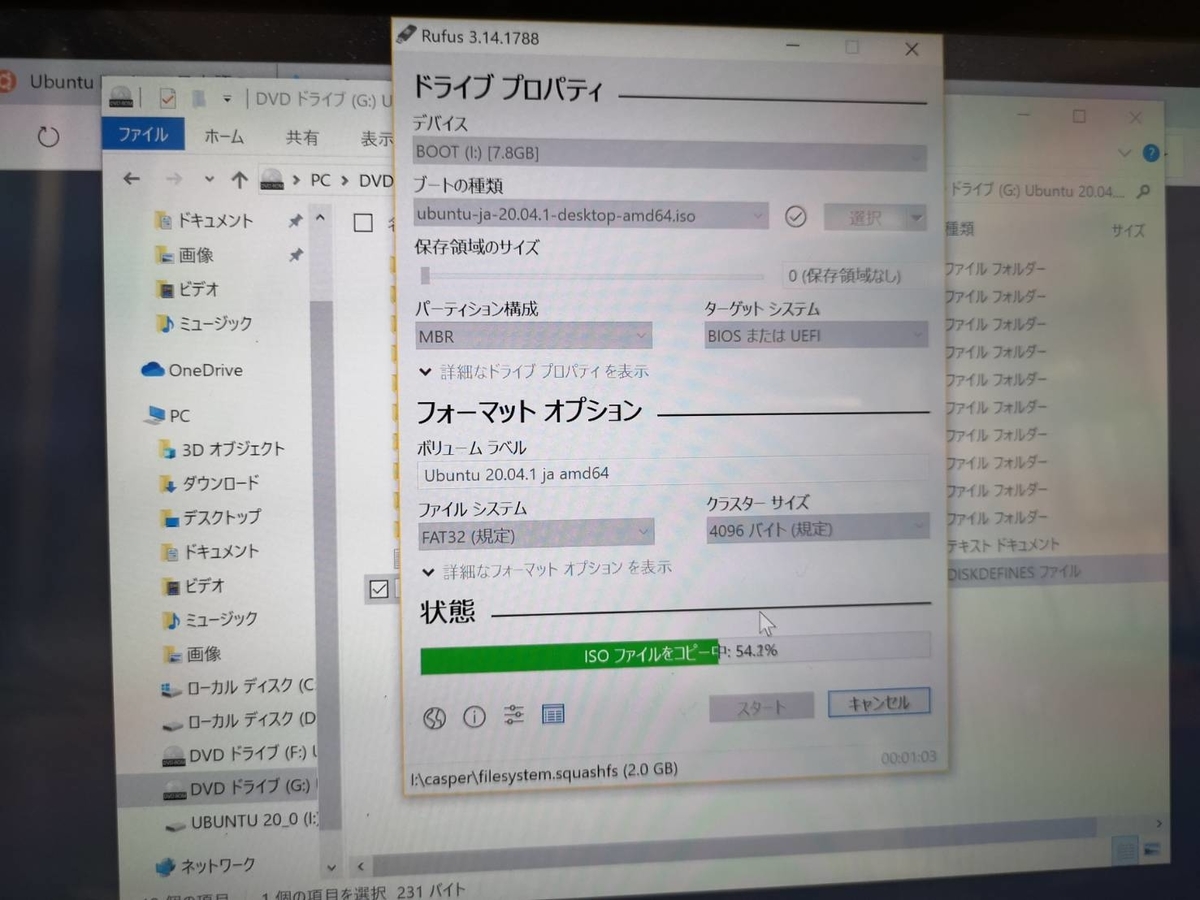

デバイスに選択したUSB、ブートにisoファイルを設定します

その後スタートボタンをクリックして書き込み開始('ω')ノ

書き込み終わったら取り外して、設定から更新とセキュリティ→回復→PCの起動をカスタマイズする→再起動

再起動するとオプションの選択が表示されるので、トラベルシューティングから詳細オプション→UFFI

起動のUSBをスペースで上位に動かし、終了

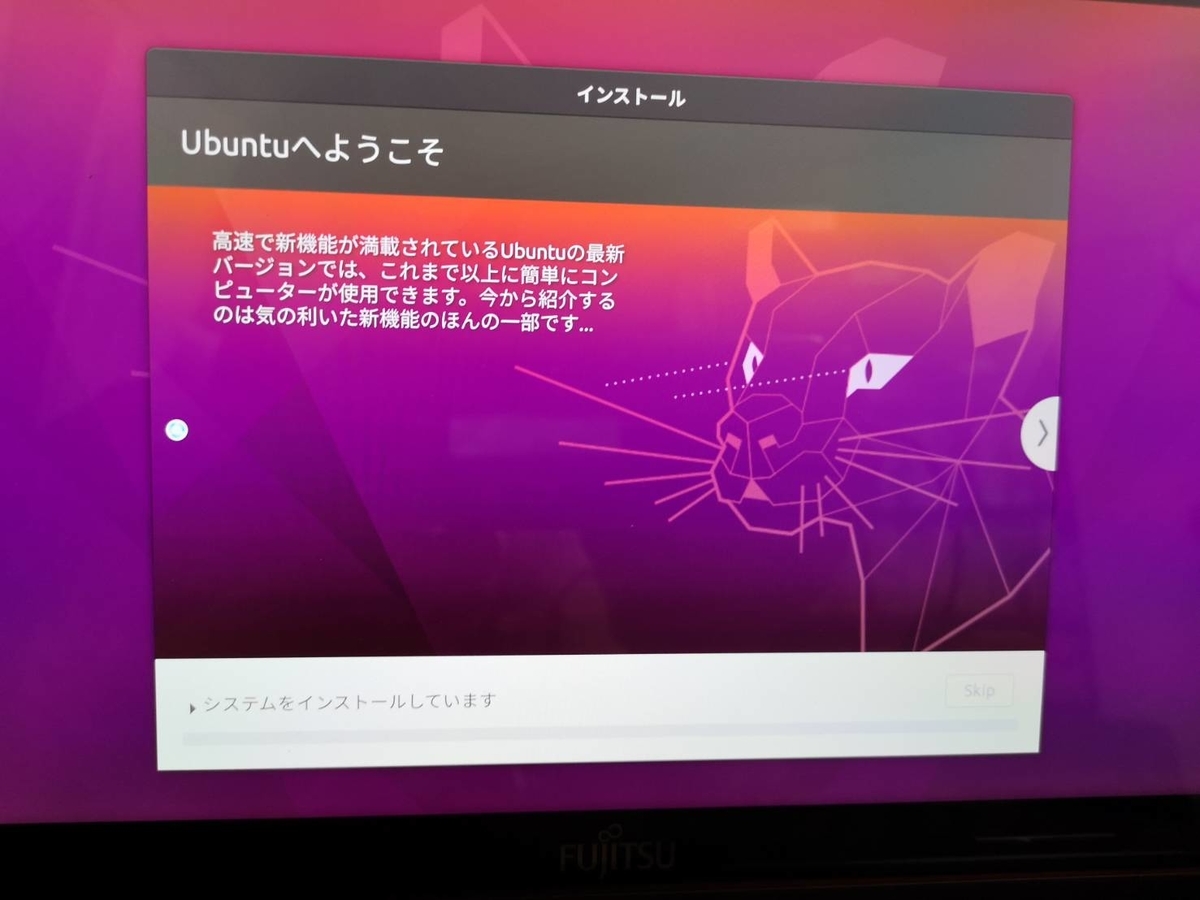

ubuntuきました('ω')ノ

ここからは画面の指示通りに進んでいきます('ω')ノ

できた！('ω')ノやったー！
